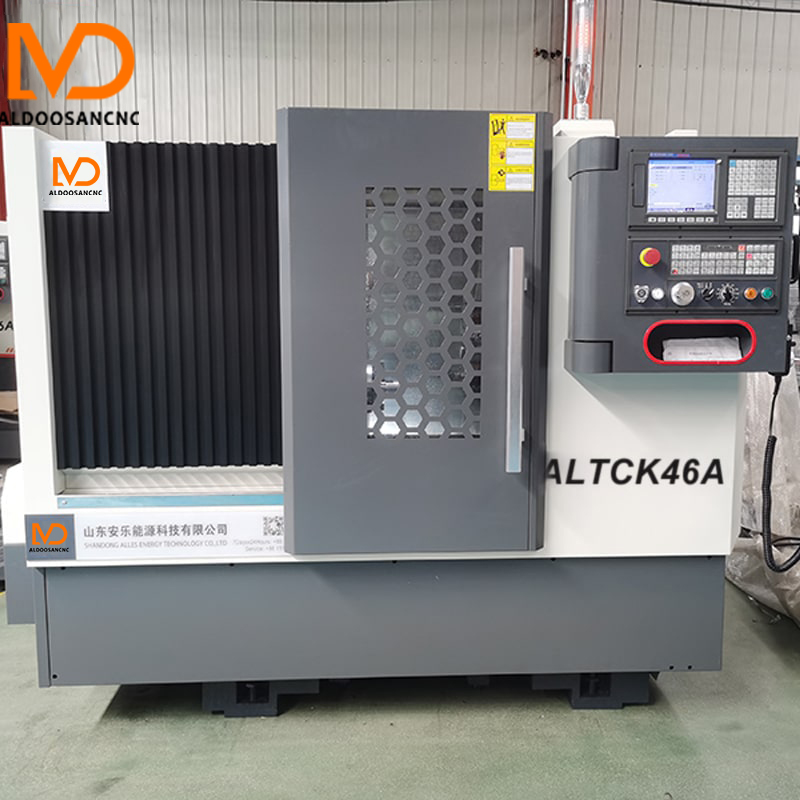

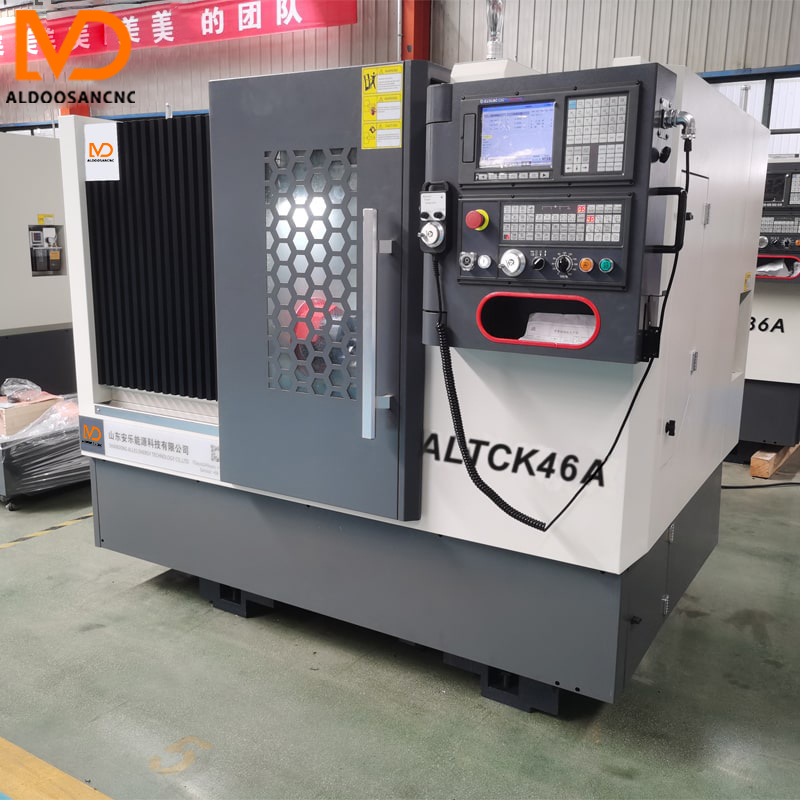

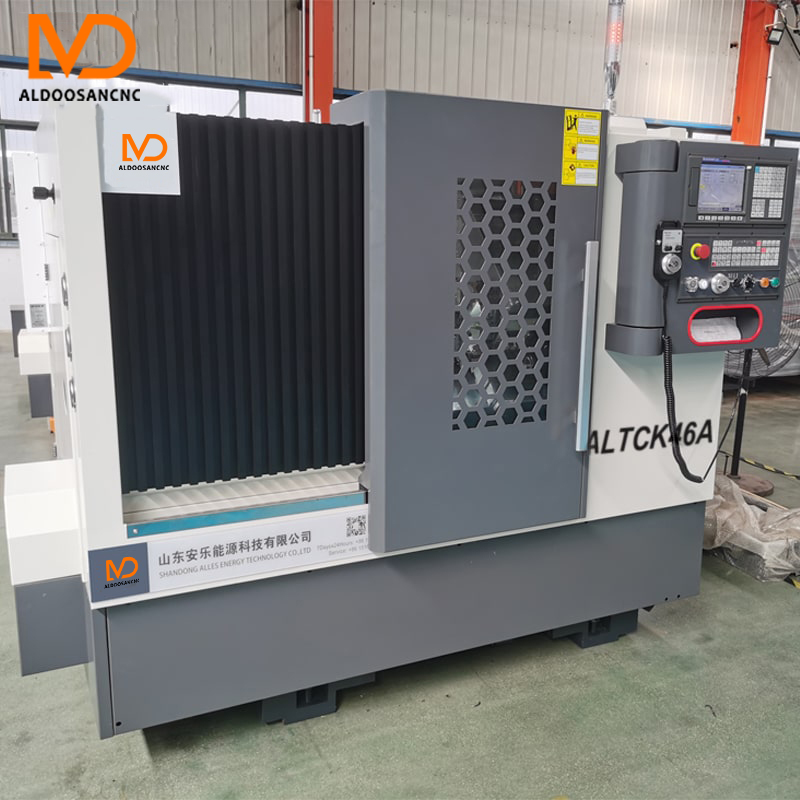

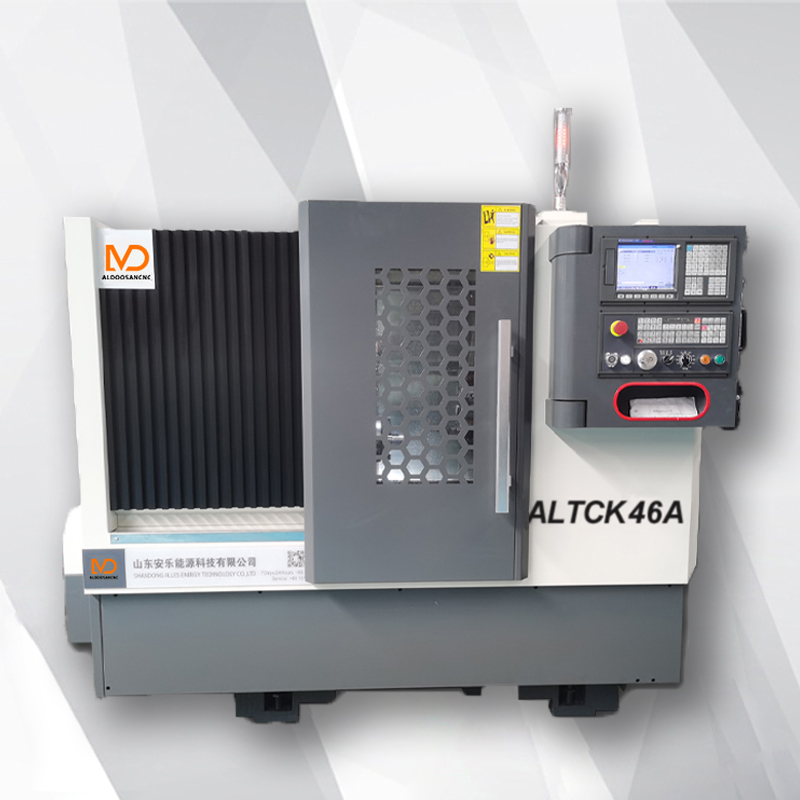

مخرطة CNC ذات السرير المائل ALTCK46A

مخرطة CNC ذات السرير المائل ALTCK46A هي أداة آلة ذات قاعدة مائلة عالية السرعة وعالية الدقة وموثوقية عالية. من خلال اعتماد هيكل سرير مائل كليًا بزاوية 30 درجة ، ومجهز بدليل درفلة خطي عالي الدقة مسبقًا من تايوان ، تتميز أداة الماكينة بدقة عالية في الموضع ، وإزالة رقاقات سلسة ، وهي مناسبة للقطع عالية السرعة وعالية الدقة. وحدة المغزل عالية السرعة وعالية الدقة وعالية الصلابة من نوع الصدفة ، محرك المغزل المؤازر ، يمكن أن تصل إلى سرعة مغزل أعلى. يتم توصيل محرك سيرفو الاتجاه X / Z مباشرة بمسمار الرصاص من خلال عزم دوران كبير وقارن مرن منخفض بالقصور الذاتي. يعتمد دعم المسمار اللولبي على هيكل تمدد مسبقًا ، والذي يمكن أن يزيل رد الفعل العكسي للإرسال ويعوض مسبقًا تأثير التشوه الحراري على دقة أداة الماكينة أثناء التشغيل على المدى الطويل. ضمان دقة تحديد المواقع وتكرار دقة تحديد المواقع ؛ اعتماد جهاز تزييت أوتوماتيكي مركزي متقدم ، توقيت وتزييت آلي متقطع كمي ، عمل مستقر وموثوق.

ميزات تصنيع مخرطة CNC ALTCK46A:

1. سرعة عالية ودقة عالية وموثوقية عالية.

2. اعتماد هيكل سرير مائل كليًا بزاوية 30 درجة ، ومجهز بدليل دحرجة خطية عالية الدقة مسبقًا من تايوان ، تتميز أداة الماكينة بدقة عالية في الموضع ، وإزالة الرقائق بشكل سلس ، وهي مناسبة للتشغيل الآلي عالي السرعة وعالي الدقة.

3. وحدة المغزل عالية السرعة وعالية الدقة وعالية الصلابة من نوع القشرة ، محرك المغزل المؤازر ، يمكن أن تصل إلى سرعة مغزل أعلى.

4. يتم توصيل محرك سيرفو الاتجاه X / Z مباشرة بالمسمار الرئيسي من خلال عزم دوران كبير وقارنة مرنة منخفضة القصور الذاتي. يتبنى دعم المسمار اللولبي هيكلًا ممدودًا مسبقًا ، والذي يمكن أن يزيل رد الفعل العكسي للإرسال ويعوض مسبقًا تأثير التشوه الحراري على دقة أداة الماكينة أثناء التشغيل طويل المدى. التأثير ، وضمان دقة تحديد المواقع والتكرار

5. اعتماد جهاز تشحيم أوتوماتيكي مركزي متقدم ، تزييت أوتوماتيكي متقطع منتظم وكمي ، عمل مستقر وموثوق.

استخدامات تصنيع المخرطة CNC ALTCK46A:

1. صناعة تصنيع قاطرات السكك الحديدية: ALTCK46A CNC مخرطة التحكم العددي الآلي تهدف إلى هيكل قاطرة السكك الحديدية عالية السرعة ، المحور ، العجلة وأجزاء أخرى.

2. صناعة معالجة وتصنيع القوالب: يجب أن تكون دقة الأجزاء عالية ، ودقة السطح تشير بشكل أساسي إلى خشونة السطح. الأجزاء الأسطوانية التي تتطلب أسطوانة عالية ؛ الأجزاء المخروطية التي تتطلب مستوى عالٍ من الاستقامة والاستدارة والميل ؛ أجزاء دوارة مع خيوط خاصة. مخرطة CNC ذات الفرشة المائلة باستخدام الحاسب الآلي يمكن أن تحل هذه المشكلة بشكل جيد.

3. الصناعة الدفاعية: إن قدرة المخرطة CNC ذات الفرشة المائلة ALTCK46A على توفير قطع الغيار وترقية المكونات عند الطلب مفيدة بشكل خاص في هذه الصناعة. لذلك ، فهي مناسبة للمكونات التي تتطلب ابتكارًا وأمانًا مستمرين.

4. مجال الأعمال الطبية: يمكن استخدام مخرطة CNC ذات السرير المائل ALTCK46A للعديد من مواد السلامة الطبية. نظرًا لأن العملية مناسبة للأجزاء المخصصة لمرة واحدة ، فإن لها العديد من التطبيقات في الصناعة الطبية. تعتبر التحمل الضيق الذي توفره آلة المخرطة CNC ALTCK46A أمرًا بالغ الأهمية للتصنيع عالي الأداء للمكونات الطبية.

التكوين القياسي لآلة مخرطة CNC ALTCK46A:

1 تحكم CNC

2. دليل خطي للسكك الحديدية

3. سرعة وحدة المغزل 4000 دورة في الدقيقة

4.6 بوصة تشاك هيدروليكي مجوف

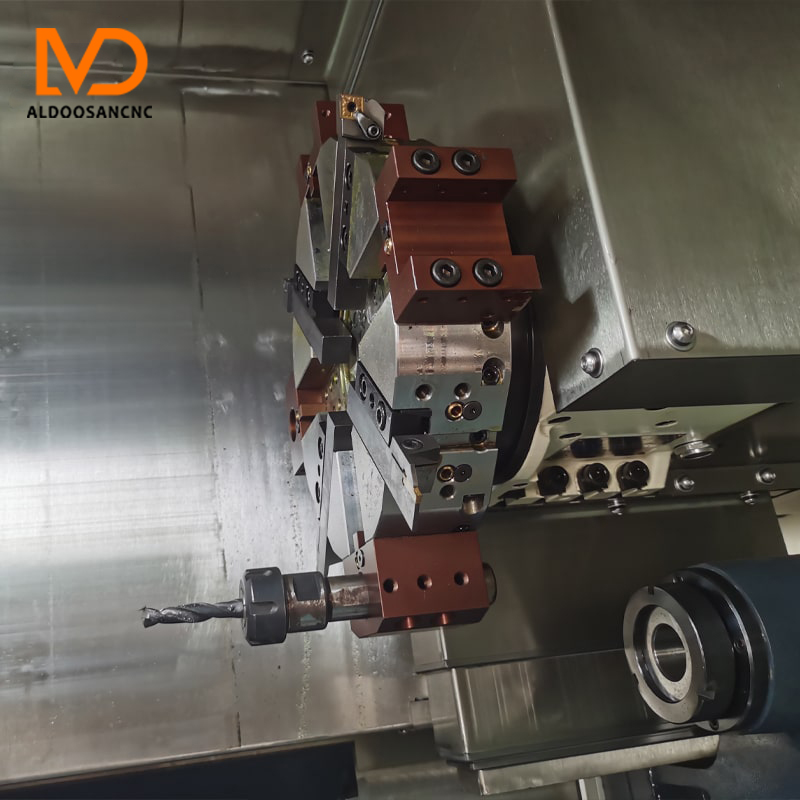

برج هيدروليكي 5.8 محطة

6. نظام التشحيم الأوتوماتيكي

7. نظام تبريد أوتوماتيكي

8. أضواء العمل

ALTCK46A CNC مخرطة آلة التكوين الاختياري:

1. هيدروليكي 4-فك تشاك

2. برج مؤازر / برج الطاقة

3. ناقل رقاقة

4. تحكم FANUC CNC

فيديو:

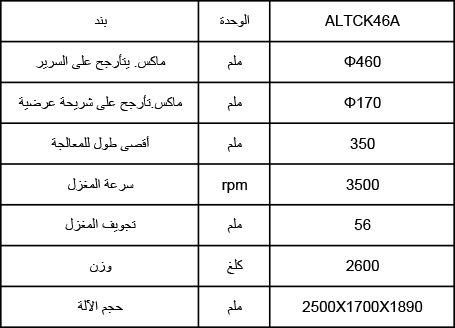

معلمات المنتج:
