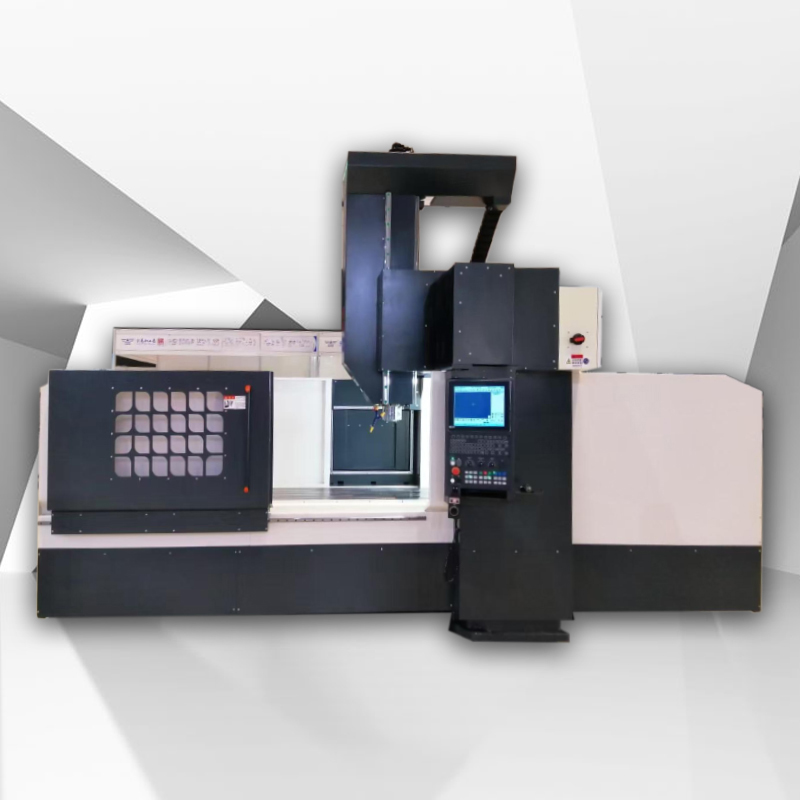

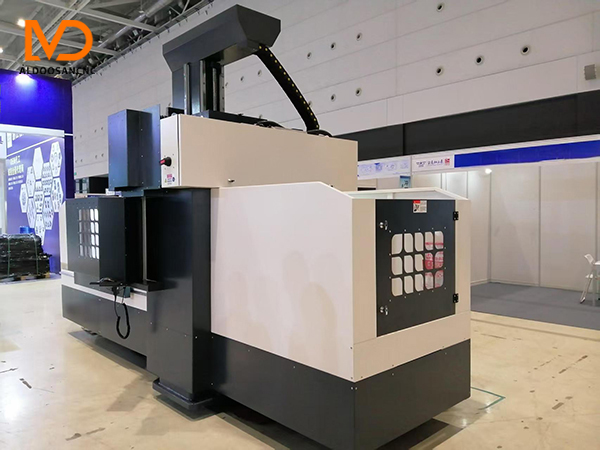

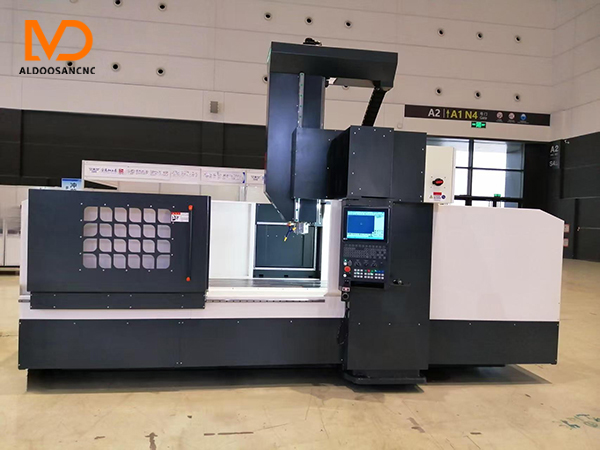

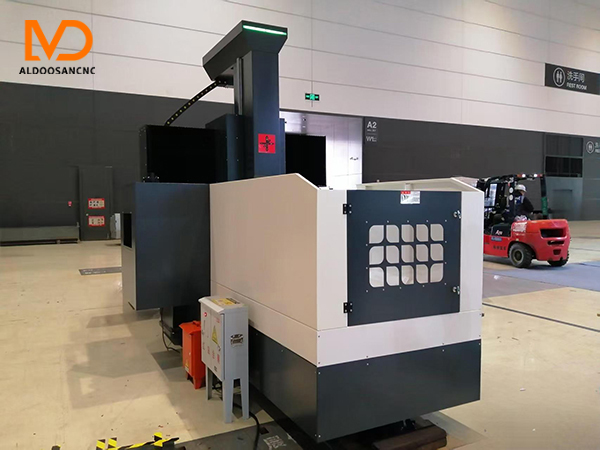

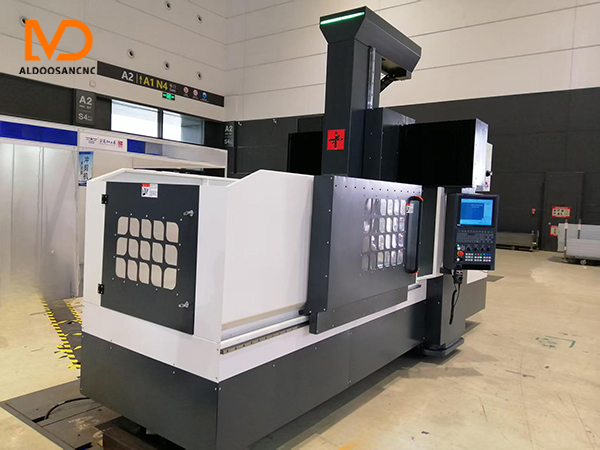

ماكينة طحن جسرية CNC ALGMC1311
يُعد ALGMC1311 مركز تشغيل بجسر ثابت يتميز بالصلابة العالية والدقة الفائقة. تم تصنيعه بهيكل من الحديد الزهر المصبوب برمل الراتنج، مما يوفر ثباتًا ممتازًا ومقاومة للاهتزاز. يبلغ حجم طاولة العمل 1300×1100 ملم، مما يجعله مناسبًا لتشغيل القطع متوسطة إلى كبيرة الحجم. تعتمد محاور XYZ على أدلة خطية أسطوانية عالية الدقة لضمان الكفاءة والدقة في المعالجة. يُستخدم على نطاق واسع في تصنيع القوالب، وآلات البناء، وقطع غيار السيارات.
مركز تشغيل جسر ثابت ALGMC1311 – وصف مفصل للمنتج
يُعد ALGMC1311 مركز تشغيل بجسر ثابت عالي الصلابة والدقة، مصنوع من هيكل مسبوك من الرمل الراتنجي، مما يمنحه ثباتًا ممتازًا ومقاومة للاهتزازات. حجم طاولة العمل 1300×1100 ملم، مناسب لتشغيل القطع الكبيرة والمعقدة. مسافات الحركة XYZ هي 1300×1100×500 ملم، مع أدلة خطية أسطوانية عالية الدقة ومحركات سيرفو عالية العزم لضمان استجابة سريعة ودقة تموضع عالية.
تدعم الآلة العديد من العمليات مثل الطحن، الحفر، والتجليخ، مما يسمح بالتشغيل المتعدد العمليات في تثبيت واحدة، مما يزيد الكفاءة بشكل كبير. كما تتميز بواجهة استخدام سهلة ونظام تشحيم تلقائي.
الميزات الرئيسية:
-
هيكل عالي الصلابة للقطع الثقيل
-
أدلة خطية دقيقة + محركات سيرفو عالية العزم
-
طاولة عمل كبيرة للقطع المعقدة
-
دعم عمليات متعددة لتحسين الكفاءة
-
نظام تشحيم تلقائي وواجهة سهلة الاستخدام
الصناعات التطبيقية الشائعة:
-
صناعة القوالب: قوالب دقيقة، صب، قوالب مركبة كبيرة
-
صناعة السيارات: هياكل المحركات، أجزاء الهيكل، صناديق التروس
-
الطيران والفضاء: مكونات سبائك الألمنيوم، هياكل داعمة، أجزاء دقيقة
-
معدات البناء: أجزاء هيدروليكية وهياكل معدنية كبيرة
بفضل الصلابة العالية والدقة والقدرة على المعالجة متعددة العمليات، يعد ALGMC1311 الحل المثالي لتشغيل القطع الكبيرة والمعقدة في صناعة القوالب، السيارات، الطيران والفضاء، ومعدات البناء، مع تحسين كفاءة الإنتاج وجودة المنتج.
معلمات المنتج:
| غرض | اسم | ALGMC1311 |
| نوع الهيكل | هيكل جسري ذو شعاع ثابت | |
| عرض الجسر (مم) | 1180 | |
| طاولة العمل | حمل طاولة العمل (كجم) | 2000 |
| حجم طاولة العمل (مم) | 1100*1300 | |
| عرض فتحة T | 18 ملم | |
| المحور X.Y.Z | السفر (مم) | 1100*1300*450 |
| دليل المحور X (شعاع) | 45CA2R | |
| دليل المحور Y | 45CA2R | |
| دليل المحور Z | 45CA2R | |
| برغي المحور Y | 4010 | |
| برغي المحور X | 3210 | |
| برغي المحور Z | 3205 | |
| سرعة الحركة السريعة لمحور X وY (بدون تحميل) (مم/دقيقة) | 8000-12000 | |
| سرعة الحركة السريعة للمحور Z (مم/دقيقة) | 7000-10000 | |
| مغزل | قوة محرك المغزل | 7.5 كيلو واط |
| سرعة محرك المغزل (دورة/دقيقة) | 0-8000 | |
| شكل المغزل | المغزل الميكانيكي | |
| ماركة نموذج المغزل | بي تي 40 | |
| المسافة بين نهاية الأنف والطاولة (تقريبًا) (مم) | 120-570 | |
| المكونات الكهربائية الرئيسية | محول التردد | 11KW |
| وحدة التحكم | 21MA | |
| محرك سيرفو | YZ2000W | |
| X1300W | ||
| وحدة طاقة 24 واط | 150 واط | |
| مضخة تبريد الأدوات | 120 واط | |
| مضخة زيت التوجيه اللولبي | 60 واط |
