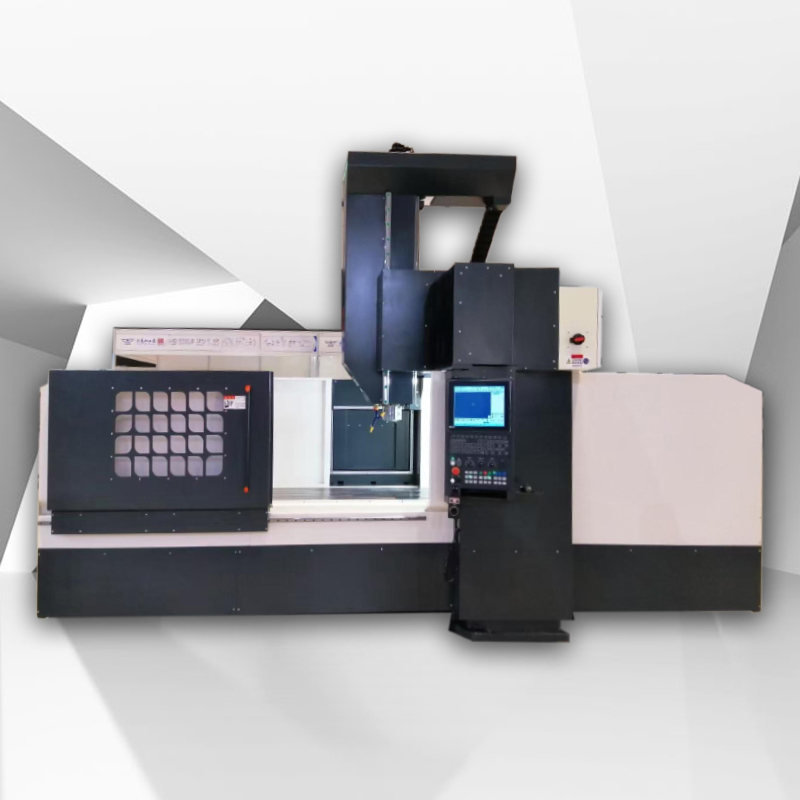

ماكينة طحن جسرية CNC ALGMC1417
يُعد ALGMC1417 مركز تشغيل بجسر ثابت عالي الصلابة والدقة، مصنوع من هيكل مسبوك من الرمل الراتنجي، مما يضمن الاستقرار ومقاومة الاهتزاز. حجم طاولة العمل 1400×1700 ملم، مناسب لتشغيل القطع متوسطة وكبيرة الحجم. تعتمد محاور XYZ على أدلة خطية أسطوانية عالية الدقة لضمان كفاءة ودقة المعالجة. تُستخدم هذه الآلة على نطاق واسع في تصنيع القوالب، وقطع غيار السيارات، وصناعة الطيران والفضاء، ومعدات البناء، وتناسب عمليات الطحن والحفر والتخويش.
مركز تشغيل جسر ثابت ALGMC1417 – وصف مفصل للمنتج
يُعد ALGMC1417 مركز تشغيل بجسر ثابت عالي الصلابة والدقة، مصنوع من هيكل مسبوك من الرمل الراتنجي لضمان الاستقرار ومقاومة الاهتزاز. حجم طاولة العمل 1400×1700 ملم مع قدرة تحميل عالية. مسافات الحركة XYZ هي 1400×1700×600 ملم، مع أدلة خطية أسطوانية عالية الدقة ومحركات سيرفو عالية العزم لضمان استجابة سريعة ودقة تموضع عالية.
تدعم الآلة عمليات الطحن، الحفر، التجليخ، والتوسيع، مما يسمح بالتشغيل المتعدد العمليات في تثبيت واحدة، ويزيد الكفاءة بشكل كبير. كما تتميز بواجهة سهلة الاستخدام ونظام تشحيم تلقائي.
الميزات الرئيسية:
-
هيكل عالي الصلابة للقطع الثقيل
-
أدلة خطية دقيقة + محركات سيرفو عالية العزم
-
طاولة عمل كبيرة للقطع المعقدة
-
دعم عمليات متعددة لتحسين الكفاءة
-
نظام تشحيم تلقائي وواجهة سهلة الاستخدام
الصناعات التطبيقية الشائعة:
-
صناعة القوالب: قوالب حقن كبيرة، قوالب صب، قوالب مركبة
-
صناعة السيارات: هياكل المحركات، أجزاء الهيكل، صناديق التروس
-
الطيران والفضاء: مكونات سبائك الألمنيوم، هياكل داعمة، أجزاء دقيقة
-
معدات البناء: أجزاء هيدروليكية وهياكل معدنية كبيرة
الخلاصة:
بفضل الصلابة العالية والدقة والقدرة على المعالجة متعددة العمليات، يعد ALGMC1417 الحل المثالي لتشغيل القطع الكبيرة والمعقدة في صناعة القوالب، السيارات، الطيران والفضاء، ومعدات البناء، مع تحسين كفاءة الإنتاج وجودة المنتج.
معلمات المنتج:
| غرض | وحدة | المواصفات | |
| نوع الهيكل | نوع الجسر ذو العارضة الثابتة | صب الرمل الراتنجي | |
| عرض الجسر | مم | 1280 | |
| طاولة العمل | حمل طاولة العمل | كجم | 2500 |
| حجم طاولة العمل | مم | 1400*1700 | |
| عرض فتحة T | مم | 18 | |
| المحور X.Y.Z | يسافر | مم | 1400*1700*450 |
| دليل المحور X (شعاع) | 45CA2R تايوان HIWIN | ||
| دليل المحور Y | 45CA2R تايوان HIWIN | ||
| دليل المحور Z | 45CA2R تايوان HIWIN | ||
| برغي المحور Y | 3205 Taiwan TBI、PMI Taiwan | ||
| برغي المحور X | 3205 Taiwan TBI、PMI Taiwan | ||
| برغي المحور Z | 3205 Taiwan TBI、PMI Taiwan | ||
| سرعة الحركة السريعة لمحور X وY (بدون تحميل) | مم/دقيقة | 8000-12000 | |
| سرعة الحركة السريعة للمحور Z | مم/دقيقة | 7000-10000 | |
| أسرع سرعة معالجة | مم/دقيقة | 6000 | |
| دقة تحديد المواقع | مم/مم | 0.02/300 | |
| مغزل | قوة المغزل | 7.5KW | 7.5 |
| سرعة محرك المغزل | دورة في الدقيقة | 0-8000 | |
| مغزل | المغزل الميكانيكي BT40 تايوان J إيان تشو N | ||
| سرعة المغزل | دورة في الدقيقة | 100-8000 | |
| نموذج حامل الأدوات | بي تي 40 | ||
| المكونات الكهربائية الرئيسية | محول التردد | كيلو وات | 11 |
| وحدة التحكم | 21MA Taiwan SYNTEC (اختياري) | ||
| وحدة طاقة 24 واط | 150 واط من تايوان ميجاوات | ||
