مركز تصنيع جسري ذو شعاع ثابت ALGMC2040 - مقدمة عن المنتج

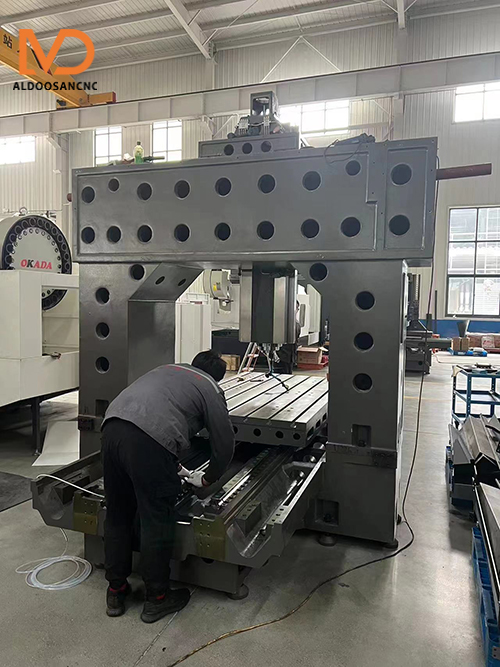

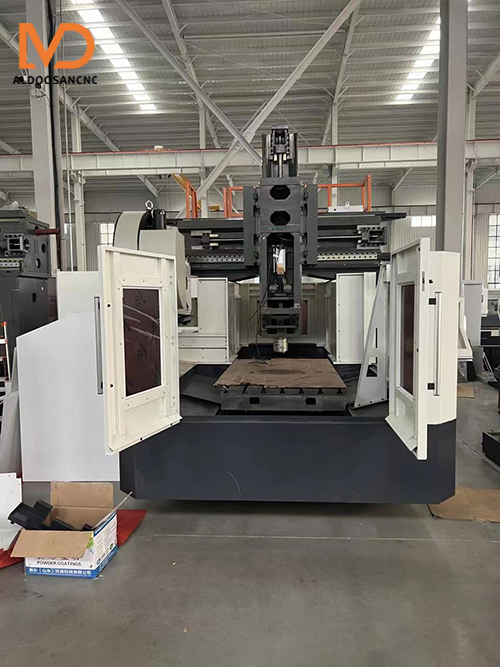

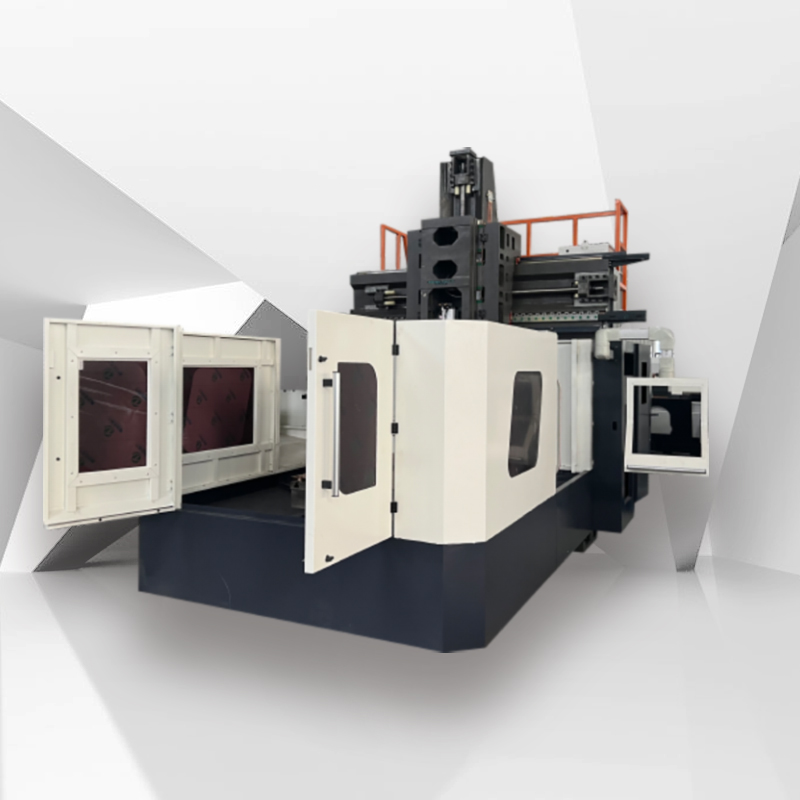

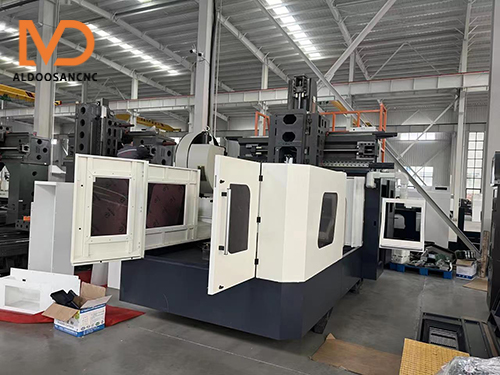

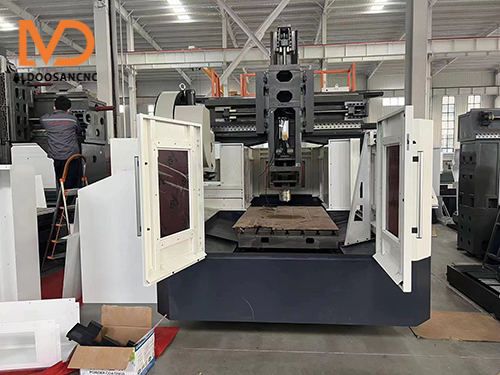

يُعد ALGMC2040 مركز تشغيل بجسر ثابت كبير الحجم وعالي الأداء، مصنوع من هيكل مسبوك بالرمل الراتنجي عالي الصلابة لضمان الاستقرار ومقاومة الاهتزاز الممتازة. يتميز بطاولة عمل واسعة 2000×4000 ملم وحركات محاور XYZ تصل إلى 2000×4000×1000 ملم، مما يجعله مثالياً لتشغيل القطع الكبيرة والثقيلة. يدعم عمليات متعددة مثل الطحن، الحفر، والتخويش، ويُستخدم على نطاق واسع في تصنيع القوالب، قطع غيار السيارات، الطيران والفضاء، معدات البناء، ومعدات الطاقة، ليكون حلاً فعالاً لتشغيل المكونات الكبيرة والمعقدة.
مركز تشغيل جسر ثابت ALGMC2040 – وصف مفصل للمنتج
يُعد ALGMC2040 مركز تشغيل بجسر ثابت كبير الحجم، عالي الصلابة والدقة، مصنوع من هيكل مسبوك بالرمل الراتنجي لضمان الاستقرار ومقاومة الاهتزاز الممتازة. صُمم لتشغيل القطع الضخمة والمعالجة عالية القوة، حيث تأتي طاولة العمل بحجم 2000×4000 ملم مع قدرة تحميل عالية. حركات المحاور XYZ تصل إلى 2000×4000×1000 ملم، مع أدلة خطية أسطوانية عالية الدقة ومحركات سيرفو قوية للاستجابة السريعة والدقة العالية.
تدعم الآلة عمليات الطحن، الحفر، التوسيع، والتخويش، مما يتيح تنفيذ عمليات متعددة في تثبيت واحد لزيادة الكفاءة. كما أنها مجهزة بنظام تشحيم أوتوماتيكي، وحماية مغلقة بالكامل، وواجهة تشغيل سهلة الاستخدام لضمان التشغيل الآمن والمستقر.
الميزات الرئيسية:
-
طاولة عمل كبيرة (2000×4000 ملم) للقطع الكبيرة والثقيلة
-
هيكل مسبوك عالي الصلابة مع مقاومة اهتزاز ممتازة
-
أدلة خطية دقيقة + محركات سيرفو عالية القدرة
-
دعم تشغيل متعدد العمليات في تثبيت واحد
-
نظام تشحيم أوتوماتيكي وحماية كاملة
الصناعات التطبيقية الشائعة:
-
تصنيع القوالب: قوالب حقن كبيرة، قوالب ختم، قوالب صب
-
صناعة السيارات: مكونات هيكلية، هياكل المحركات، قوالب ختم كبيرة
-
الطيران والفضاء: مكونات ألمنيوم كبيرة، هياكل داعمة، أجزاء دقيقة
-
معدات البناء: أجزاء هيدروليكية، مكونات الهيكل، هياكل معدنية كبيرة
-
معدات الطاقة: أجزاء توربينات الرياح، هياكل مولدات، مكونات نووية
الخلاصة:
بفضل الحجم الكبير، الصلابة العالية، وإمكانية التشغيل متعدد العمليات، يُعتبر ALGMC2040 الحل المثالي لمعالجة القطع الكبيرة والمعقدة في صناعات القوالب، السيارات، الطيران والفضاء، معدات البناء، والطاقة، مما يضمن دقة وكفاءة وإنتاجية فائقة.
معلمات المنتج:
| شرط | وحدة | المواصفات | |
| نوع الهيكل | نوع الجسر ذو العارضة الثابتة | صب الرمل الراتنجي | |
| عرض الرواق | mm | 1280 | |
| مكتب | تحميل طاولة العمل | KG | 2500 |
| حجم طاولة العمل | mm | 2000*4000 | |
| عرض فتحة T | mm | 18 | |
| المحور X.Y.Z | يسافر | mm | 2000*4000*450 |
| دليل المحور X (الشعاع) | 45CA2R تايوان HIWIN | ||
| دليل المحور Y | 45CA2R تايوان HIWIN | ||
| دليل المحور Z | 45CA2R تايوان HIWIN | ||
| سرعة الحركة السريعة لمحوري X و Y (بدون تحميل) | mm/min | 8000-12000 | |
| سرعة الحركة السريعة للمحور Z | mm/min | 7000-10000 | |
| سرعة معالجة أسرع | mm/min | 6000 | |
| دقة تحديد المواقع | Mm/mm | 0.02/300 | |
| دقة إعادة التموضع | mm | 0.02 | |
| مغزل | قوة المغزل | 7.5KW | 7.5 |
| سرعة محرك المغزل | r/min | 0-8000 | |
| سرعة المغزل | r/min | 100-8000 | |
| المكونات الكهربائية الرئيسية | محول التردد | KW | 11 |
| وحدة التحكم | 21MA Taiwan SYNTEC (اختياري) | ||
