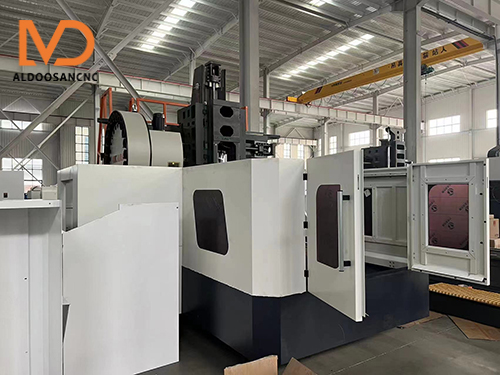

مركز تصنيع جسري ذو شعاع ثابت ALGMC2116 - مقدمة عن المنتج
يُعد ALGMC2116 مركز تشغيل بجسر ثابت عالي الأداء، مصنوع من هيكل مسبوك بالرمل الراتنجي عالي الصلابة، مما يوفر ثباتًا ممتازًا ومقاومة للاهتزاز. يتميز بطاولة عمل 2100×1600 ملم ومسارات محاور XYZ كبيرة، مما يجعله مناسبًا لمعالجة متعددة العمليات للقطع متوسطة وكبيرة الحجم. يدعم عمليات الطحن، الحفر والتخويش، ويتميز بمرونة وكفاءة عالية. يُستخدم على نطاق واسع في تصنيع القوالب، وقطع غيار السيارات، وآلات البناء، وصناعة الطيران والفضاء، ومعدات الطاقة، ليكون خيارًا مثاليًا لتحسين الإنتاجية ودقة المعالجة.
مركز تشغيل جسر ثابت ALGMC2116 – وصف تفصيلي للمنتج
يُعد ALGMC2116 مركز تشغيل بجسر ثابت عالي الأداء، مصنوع من هيكل مسبوك بالرمل الراتنجي عالي الصلابة، مما يوفر ثباتًا ممتازًا ومقاومة قوية للاهتزاز. يتميز بطاولة عمل كبيرة 2100×1600 ملم ومسارات محاور XYZ واسعة، مما يجعله مناسبًا لعمليات متعددة على القطع متوسطة وكبيرة الحجم. تعتمد جميع المحاور الثلاثة على أدلة خطية أسطوانية عالية الدقة ونظام مغزل قوي لضمان الصلابة والكفاءة والدقة العالية.
المميزات الرئيسية
-
هيكل عالي الصلابة: تصميم مسبوك من الرمل الراتنجي لضمان الاستقرار طويل الأمد.
-
مدى حركة واسع: مسارات محاور XYZ كبيرة للقطع المتوسطة والكبيرة.
-
قدرات متعددة العمليات: يدعم الطحن، الحفر والتخويش لزيادة الإنتاجية.
-
تحكم عالي الدقة: نظام CNC متطور مع أدلة خطية أسطوانية.
-
قدرة تحميل قوية: طاولة عمل كبيرة تتحمل القطع الثقيلة.
مجالات التطبيق
-
تصنيع القوالب: قوالب الحقن، قوالب التشكيل، والقوالب الكبيرة الدقيقة.
-
قطع غيار السيارات: هياكل السيارات، مكونات المحركات، وأجزاء القوالب.
-
الطيران والفضاء: مكونات الطائرات ومواد عالية الصلابة.
-
آلات البناء: مكونات وأجزاء ميكانيكية كبيرة.
-
معدات الطاقة: مكونات طاقة الرياح والطاقة النووية والمتجددة.
الخلاصة
يجمع ALGMC2116 بين الصلابة والدقة والتعددية الوظيفية، مما يجعله الحل المثالي لتشغيل الأجزاء الكبيرة والمعقدة، ويساعد الشركات على تحسين الإنتاجية وجودة المعالجة.
معلمات المنتج:
| غرض | اسم | ALGMC2116 | ماركة |
| نوع الهيكل | هيكل جسري ذو شعاع ثابت | حديد الزهر الرملي الراتنجي | |
| عرض الجسر (مم) | 1680 | ||
| طاولة العمل | حمل طاولة العمل (كجم) | 4000 | |
| حجم طاولة العمل (مم) | 1600*2000 | ||
| عرض فتحة T | 18 ملم | ||
| المحور X.Y.Z | السفر (مم) | 1600*2000*700(اختياري) | |
| دليل المحور X (شعاع) | HGH55CA2R | Taiwan HIWIN | |
| دليل المحور Y | HGH55CA2R | Taiwan HIWIN | |
| دليل المحور Z | HGH55CA2R | Taiwan HIWIN | |
| برغي المحور Y | 5010 | Taiwan TBI、Taiwan PMI | |
| برغي المحور X | 5010 | Taiwan TBI、Taiwan PMI | |
| برغي المحور Z | 4005 | Taiwan TBI、Taiwan PMI | |
| مغزل | قوة محرك المغزل | سيرفو 15 كيلو وات | فوتون أو سي تي بي |
| سرعة محرك المغزل (دورة/دقيقة) | 0-6000 | ||
| شكل المغزل | المغزل الميكانيكي | ||
| ماركة نموذج المغزل | بي تي 50 | Taiwan JIANCHUN | |
| شكل التبريد | تبريد المياه | ||
| المسافة بين نهاية الأنف والطاولة (تقريبًا) (مم) | 150-1000 | ||
| المكونات الكهربائية الرئيسية | محول التردد | 15 كيلو واط | SIFANG |
| وحدة التحكم | 21MA | تايوان سينتيك | |
| محرك سيرفو | XZ3000W | ||
| Y4400W | القيمة المطلقة لسلسلة ياسكاوا اليابانية 7 | ||
| عجلة يدوية | إبداعي | ||
| وحدة طاقة 24 واط | 150 واط | تايوان MW | |
| التتابع | شنايدر | ||
| قاطع | شنايدر | ||
| مرحل 24 فولت | أومرون |
