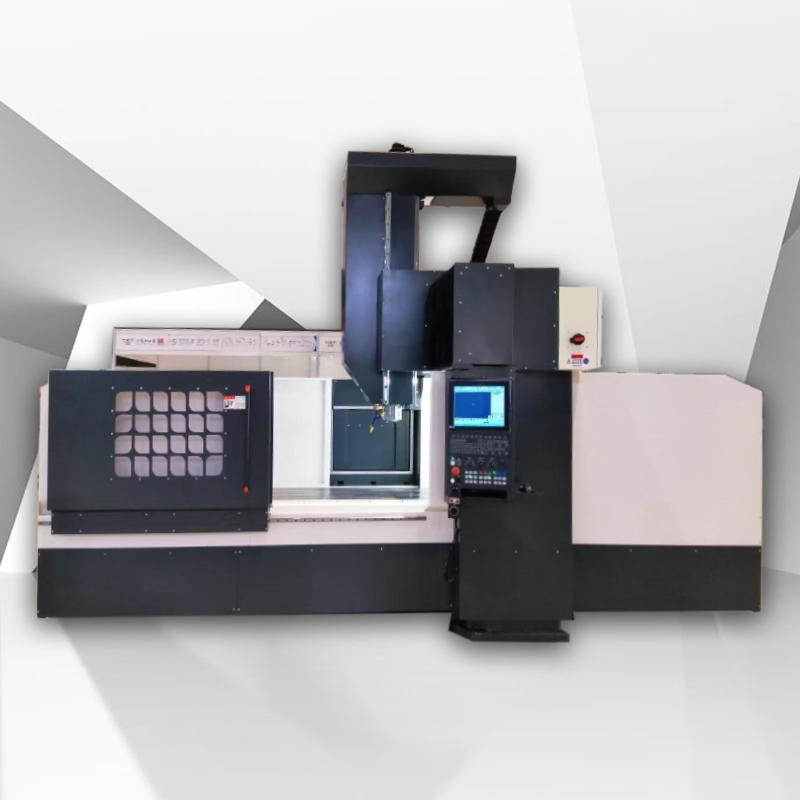

ماكينة التفريز القنطرية (Gantry) بنظام التحكم الرقمي (CNC) طراز ALGMC1090
تُعد ALGMC1012 مركز تشغيل قنطرياً عالي الصلابة والدقة ومزوداً بعارضة ثابتة. تتميز الماكينة بهيكل مصبوب من الرمل الراتنجي (resin sand casting) يوفر استقراراً ممتازاً ومقاومة عالية للاهتزازات. تبلغ أبعاد طاولة العمل 1000×1200 مم، مما يجعلها مناسبة لتشغيل قطع العمل متوسطة إلى كبيرة الحجم. وتستخدم الماكينة مسارات توجيه خطية أسطوانية عالية الدقة على المحاور الثلاثة (X وY وZ)، مما يضمن عمليات تشغيل فعالة ودقيقة. وتُستخدم الماكينة على نطاق واسع في صناعات تصنيع القوالب، ومعدات البناء، وقطع غيار السيارات.
تتميز ALGMC1012 بكونها مركز تشغيل قنطرياً عالي الصلابة والدقة وعارضة ثابتة. وبفضل هيكلها المصبوب من الرمل الراتنجي، توفر الماكينة استقراراً ممتازاً ومقاومة للاهتزاز، مما يجعلها مثالية لعمليات القطع الشاقة وعالية الحمل. تبلغ مساحة طاولة العمل 1000×1200 مم، وهي قادرة على استيعاب قطع العمل الكبيرة والمعقدة. ومع نطاقات حركة تبلغ 1000×1200×500 مم (للمحاور X وY وZ على التوالي) واستخدام مسارات توجيه خطية أسطوانية دقيقة، توفر الماكينة استجابة سريعة وتحديداً دقيقاً للمواقع بفضل محركات المؤازرة (servo motors) ذات العزم العالي.
تدعم هذه الماكينة عمليات متعددة مثل التفريز، والثقب، وشق الأسنان (التنصت)، مما يلبي احتياجات التشغيل المتكامل متعدد المراحل. كما تتميز بواجهة سهلة الاستخدام ونظام تزييت تلقائي لتعزيز الراحة وإطالة العمر الافتراضي للماكينة.
الميزات الرئيسية:
- هيكل صلب لعمليات قطع مستقرة وشاقة
- مسارات توجيه خطية دقيقة مع محركات ذات عزم دوران عالٍ
- طاولة عمل كبيرة للتعامل مع القطع الضخمة
- تصميم متكامل لتوفير المساحة وضمان كفاءة الإنتاج
الصناعات النموذجية للتطبيق:
1. تصنيع القوالب: القوالب الدقيقة، قوالب الصب بالقالب (die casting)، وقوالب حقن البلاستيك
2. السيارات: هياكل المحركات، والأجزاء الهيكلية للسيارات
3. الطيران والفضاء: مكونات سبائك الألومنيوم، والهياكل الداعمة
4. معدات البناء: تفريز وثقب الأجزاء المعدنية الكبيرة
تُعد ALGMC1012 حلاً مثالياً للصناعات التي تتطلب دقة عالية وصلابة وإنتاجية متميزة.
مواصفات المنتج:
| غرض | اسم | ALGMC1012 |
| عرض الجسر (مم) | 1080 | |
| طاولة العمل | حمل طاولة العمل (كجم) | 2000 |
| حجم طاولة العمل (مم) | 1000*1200 | |
| عرض فتحة T | 18 ملم | |
| المحور X.Y.Z | السفر (مم) | 1000*1200*450 |
| دليل المحور X (شعاع) | أسطوانة RGH45CA2R | |
| دليل المحور Y | أسطوانة RGH45CA2R | |
| دليل المحور Z | أسطوانة RGH45CA2R | |
| برغي المحور Y | 4010 | |
| برغي المحور X | 3210 | |
| برغي المحور Z | 3205 | |
| سرعة الحركة السريعة لمحور X وY (بدون تحميل) (مم/دقيقة) | 10000 | |
| سرعة الحركة السريعة للمحور Z (مم/دقيقة) | 7000 | |
| أسرع سرعة معالجة (مم/دقيقة) | 6000 | |
| مغزل | قوة محرك المغزل | سيرفو 7.5 كيلو وات |
| سرعة محرك المغزل (دورة/دقيقة) | 500-8000 | |
| شكل المغزل | المغزل الميكانيكي من نوع الحزام | |
| ماركة نموذج المغزل | بي تي 40 | |
| شكل التبريد | تبريد المياه | |
| المكونات الكهربائية الرئيسية | وحدة التحكم | 21MA |
| محرك سيرفو | Y2000W | |
| X.Z1300W | ||
| وحدة طاقة 24 واط | 150 واط | |
| مضخة تبريد الأدوات | 120 واط | |
| مضخة زيت دليل المسمار | 60 واط |
