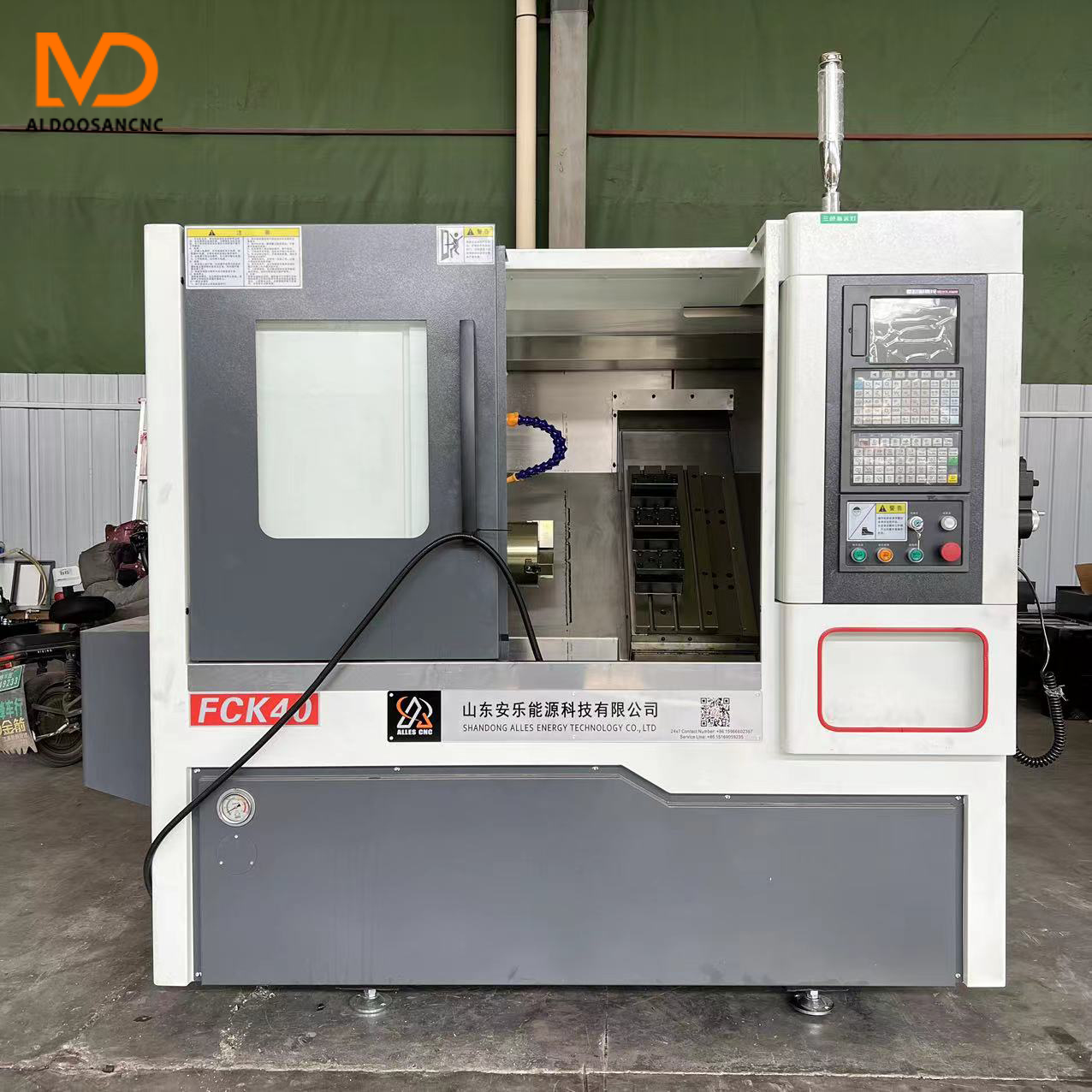

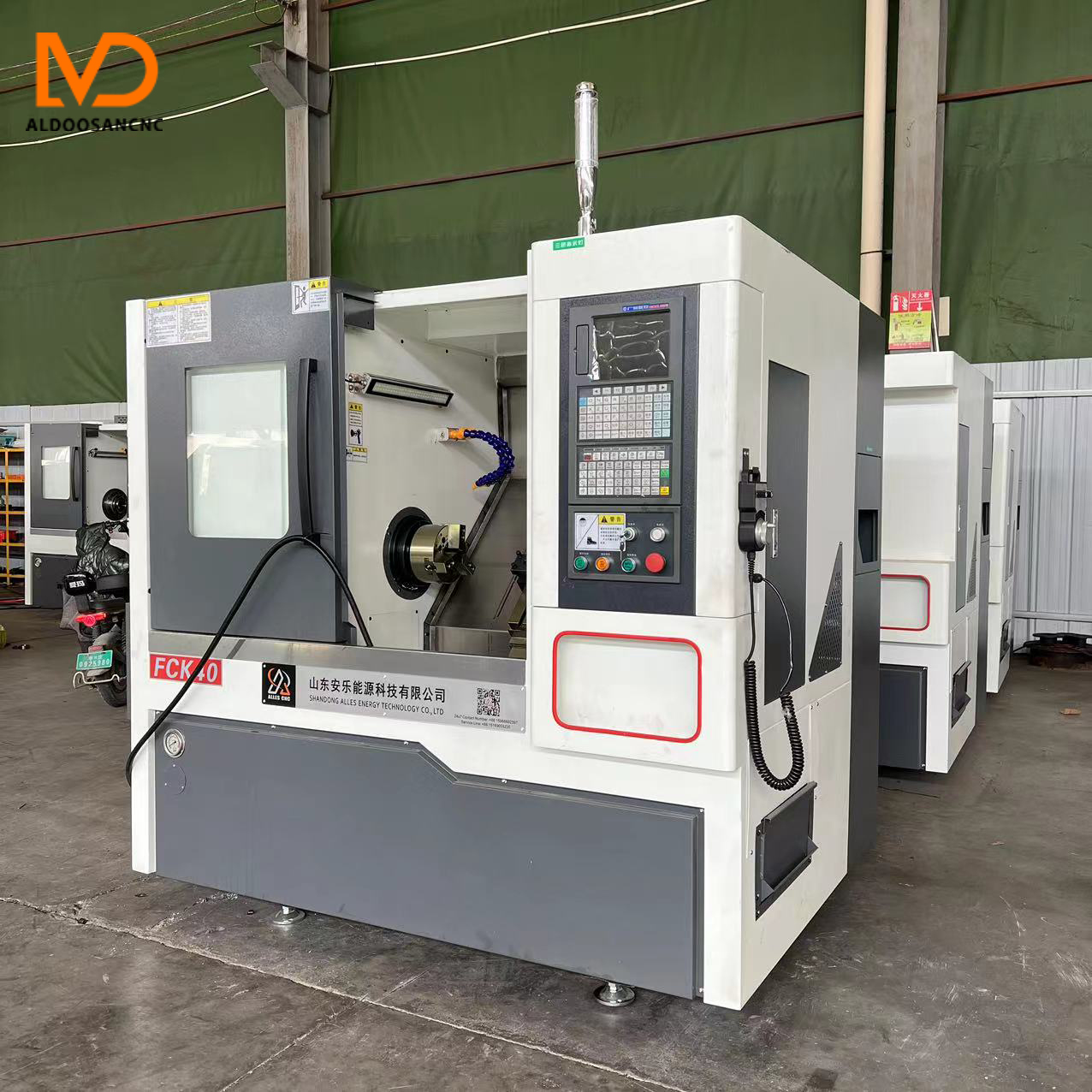

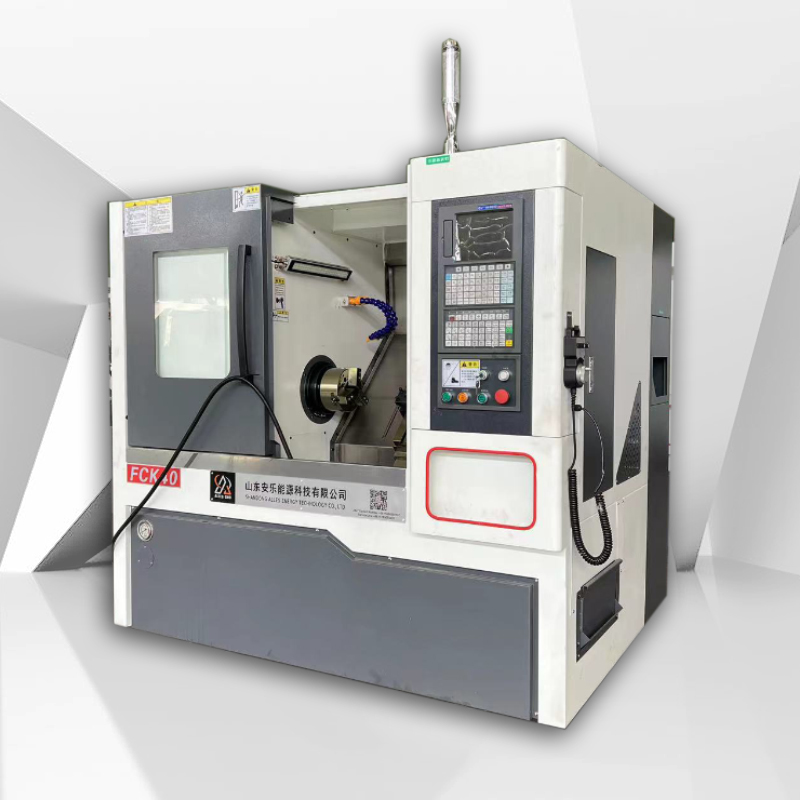

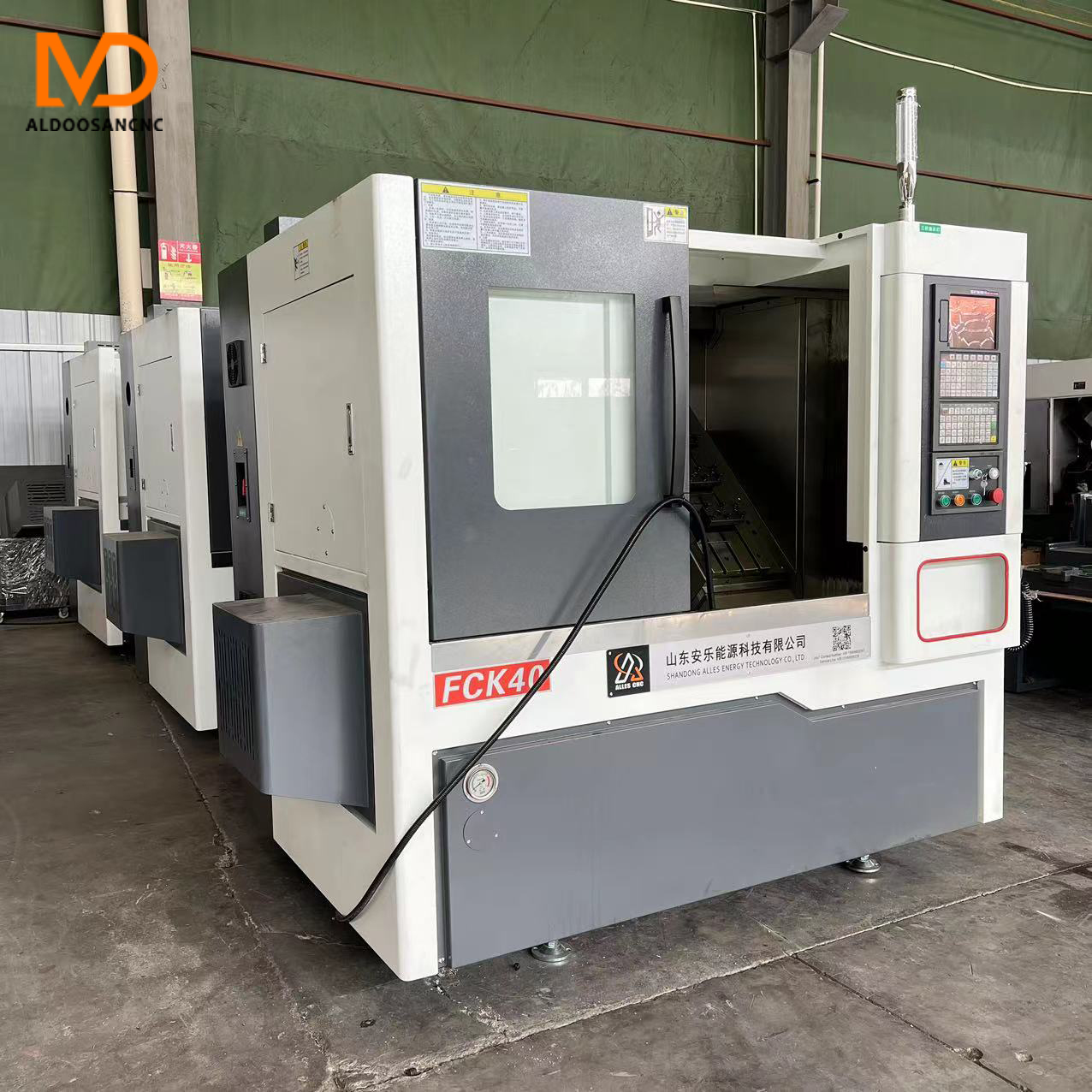

Torno CNC de bancada inclinada ALFCK40
El torno CNC de bancada inclinada ALFCK40 es un torno CNC de alta precisión y rigidez. Su bancada inclinada de 45° garantiza una evacuación suave de la viruta y un corte estable, lo que lo hace ideal para el corte de metal a alta velocidad y alta precisión. Equipada con un husillo de alto rendimiento, un husillo de bolas de precisión y un sistema de servoaccionamiento, la máquina garantiza una precisión de mecanizado constante a lo largo del tiempo. Puede realizar múltiples operaciones de mecanizado, incluyendo diámetros externos, caras frontales, conos, roscas y orificios internos, con una sola configuración de sujeción, lo que mejora significativamente la eficiencia de producción. Esta máquina se utiliza ampliamente en industrias como la fabricación de maquinaria, la automoción, la industria aeroespacial y la instrumentación de precisión, y es especialmente adecuada para la producción en masa y el mecanizado de alta precisión de piezas pequeñas y medianas.
Torno CNC de Bancada Inclinada ALFCK40 – Introducción del Producto
Descripción general
El torno CNC ALFCK40 de bancada inclinada es una máquina de torneado de alta precisión y alta rigidez diseñada con una estructura inclinada de 45° para mejorar la eficiencia de evacuación de virutas y la estabilidad del corte. Es especialmente adecuada para aplicaciones de corte de metales a alta velocidad y alta precisión. Su estructura compacta ahorra espacio, y el sistema de servomotores de alto rendimiento, los husillos de bolas de precisión y el cabezal rígido garantizan una precisión de mecanizado constante incluso en funcionamiento prolongado. El sistema CNC avanzado admite una variedad de programas de mecanizado automatizado, permitiendo completar en una sola sujeción el torneado de diámetros exteriores, caras, conos, roscas y agujeros interiores, mejorando notablemente la eficiencia de producción. Ideal para la producción en serie de piezas de precisión pequeñas y medianas, así como para el mecanizado unitario de alta precisión.
Principales características
-
Diseño de bancada inclinada – Inclinación integral de 45° para caída natural de virutas, mejor evacuación y reducción de deformaciones térmicas.
-
Cabezal de alta rigidez – Soportado por rodamientos de alta precisión, ofrece alta velocidad, gran par y adaptabilidad a varios metales.
-
Sistema de transmisión de precisión – Husillos de bolas de precisión y servomotores en todos los ejes para gran precisión y repetibilidad.
-
Rendimiento de corte estable – Alta rigidez de corte para mecanizado pesado y de alta precisión.
-
Alta eficiencia – Múltiples operaciones en una sola sujeción, minimizando errores de recolocación.
-
Sistema CNC inteligente – Compatible con varios lenguajes de programación y control automatizado.
-
Fácil mantenimiento – Interfaz amigable y diseño estructural óptimo para un uso y mantenimiento sencillos.
Sectores de aplicación
-
Fabricación mecánica – Mecanizado de precisión de ejes, discos y bujes pequeños y medianos.
-
Industria automotriz – Ejes de motor, componentes de caja de cambios, frenos y conectores.
-
Aeronáutica – Pequeños ejes, casquillos, conectores y soportes de alta precisión.
-
Instrumentación de precisión – Componentes de instrumentos ópticos y de medición, piezas micromecánicas.
-
Electrónica y medicina – Conectores electrónicos de precisión, piezas de dispositivos médicos y pequeños accesorios metálicos.
Parámetros del producto:
| Categoría | Artículo | Unidad | Especificación |
| Configuración estándar | Husillo de bolas y guía lineal | – | Husillo de bolas THK de Japón, guía Hiwin de Taiwán (pedido personalizado) |
| Capacidad de giro | Diámetro máximo de oscilación | mm | Ø400 |
| Balanceo sobre carro transversal | mm | Ø120 | |
| Longitud máxima de giro | mm | 400 | |
| Orificio pasante máx. de la barra | mm | Ø42 | |

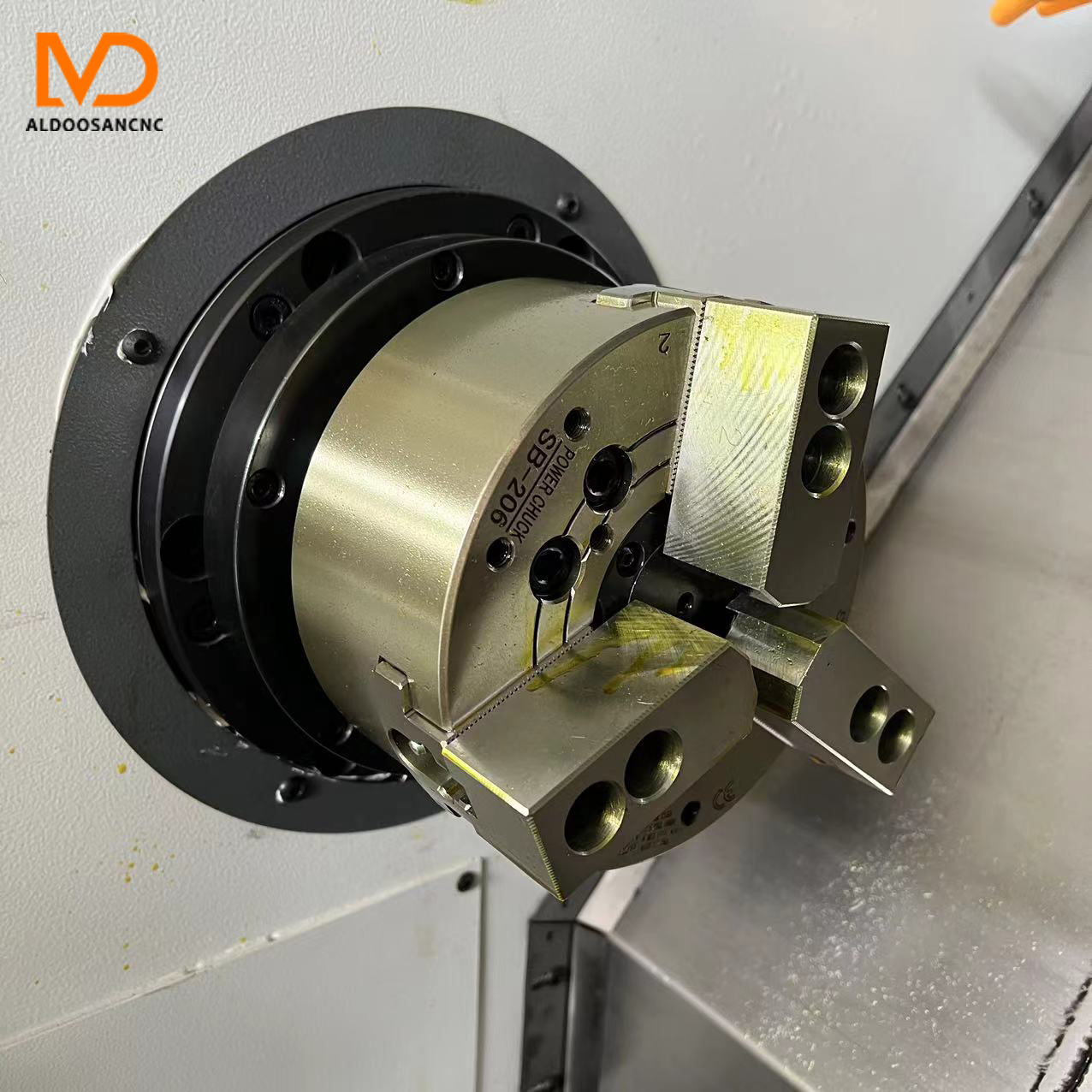

| Sujeción de piezas | Método de sujeción de la pieza de trabajo | N/A | Mandril de pinza |
| Huso | Rango de velocidad del husillo | rpm | Opcional: 100–3000 (estándar) / 100–4000 (precisión) |
| Tamaño de la punta del husillo | N/A | A2-5 | |
| Alimentación rápida | Desplazamiento rápido en el eje X | m/min (mm/min) | 24m (3210) |
| Desplazamiento rápido del eje Z | m/min (mm/min) | 24m (3210) | |
| Viajar | Recorrido del eje X | mm | 800 |
| Recorrido del eje Z | mm | 420 | |
| Precisión | Precisión de posicionamiento repetido del eje X/Z | mm | 0.003 |
| Sistema de herramientas | Tipo de portaherramientas | N/A | Tipo pandilla |
| Tamaño de la herramienta | mm | 20 | |
| Número máximo de herramientas | pcs | 9 (compatible con torreta de 63 posiciones) | |
| Otros | Tamaño total (L×An×Al) | mm | 2100 × 1450 × 1850 |
| Altura del centro del husillo de la base de la cama | mm | 990 | |
| Peso neto | kilogramo | Aprox. 1500 |
