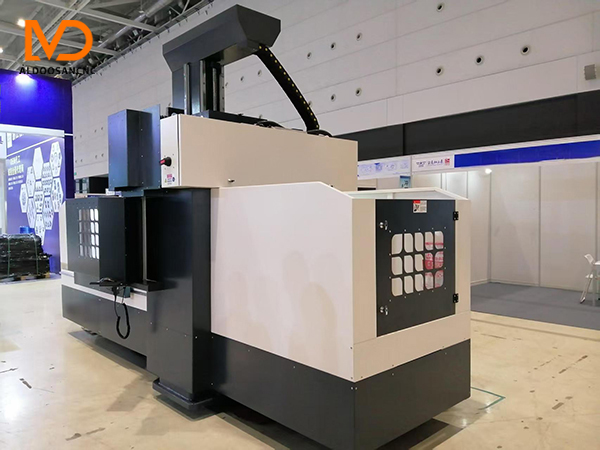

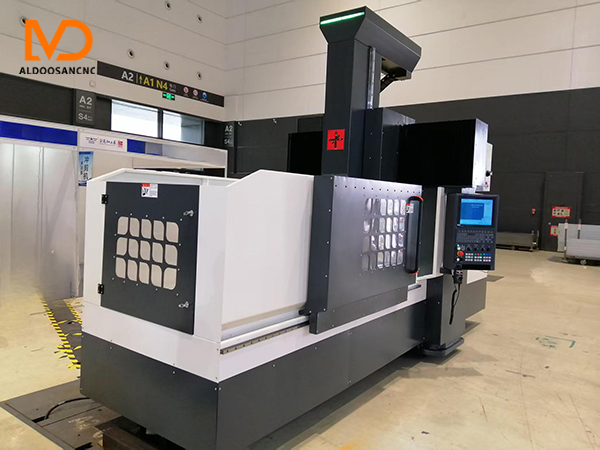

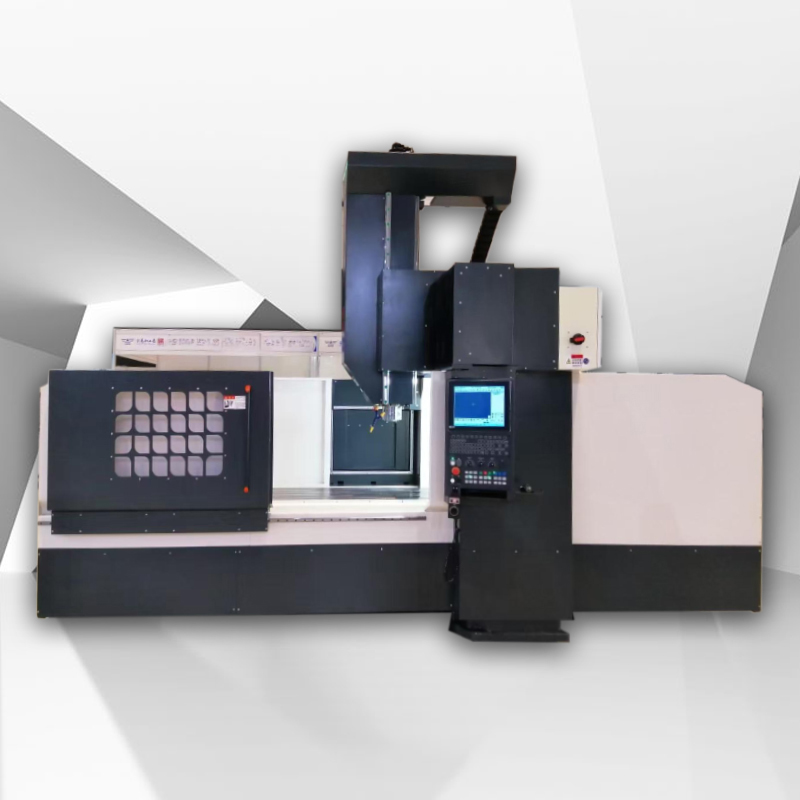

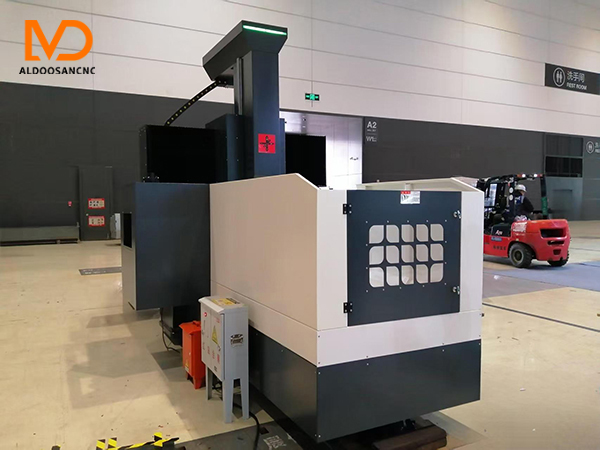

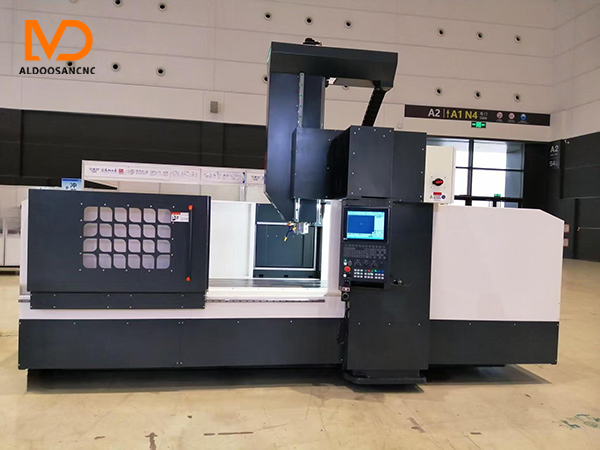

Fresadora de pórtico CNC ALGMC1311
El ALGMC1311 es un centro de mecanizado de pórtico de viga fija con alta rigidez y precisión. Su estructura de fundición de arena de resina garantiza una excelente estabilidad y resistencia a las vibraciones. La mesa de trabajo mide 1300×1100 mm, adecuada para mecanizar piezas medianas y grandes. Los ejes XYZ utilizan guías lineales de rodillos de alta precisión para asegurar un mecanizado eficiente y preciso. Se utiliza ampliamente en la fabricación de moldes, maquinaria de construcción y piezas automotrices.
Centro de Mecanizado de Pórtico de Viga Fija ALGMC1311 – Introducción del Producto
El ALGMC1311 es un centro de mecanizado de pórtico de viga fija de alta rigidez y precisión, construido con fundición de arena de resina que garantiza excelente estabilidad y resistencia a las vibraciones. La mesa de trabajo mide 1300×1100 mm, adecuada para piezas grandes y complejas. Los recorridos XYZ son de 1300×1100×500 mm, con guías lineales de rodillos de alta precisión y servomotores de alto par para una rápida respuesta y posicionamiento exacto.
La máquina soporta múltiples operaciones como fresado, taladrado y roscado, permitiendo mecanizado multi-proceso en una sola fijación, aumentando significativamente la eficiencia. Dispone de interfaz amigable y sistema de lubricación automática para facilitar operación y mantenimiento.
Características principales:
-
Estructura rígida para corte pesado
-
Guías lineales de rodillos de precisión + servomotores de alto par
-
Mesa de gran tamaño para piezas complejas
-
Capacidad de mecanizado multi-proceso
-
Sistema de lubricación automática e interfaz amigable
Industrias de aplicación típicas:
-
Fabricación de moldes: moldes de inyección, fundición, moldes compuestos grandes
-
Automoción: carcasas de motor, componentes de chasis, cajas de engranajes
-
Aeroespacial: componentes de aleación de aluminio, estructuras de soporte, piezas de precisión
-
Maquinaria de construcción: piezas hidráulicas y estructuras metálicas grandes
Conclusión:
Gracias a su alta rigidez, precisión y capacidad de mecanizado multi-proceso, ALGMC1311 es una solución ideal para el mecanizado de piezas grandes y complejas en la industria de moldes, automotriz, aeroespacial y maquinaria de construcción, mejorando la eficiencia de producción y calidad del producto.
Parámetros del producto:
| Artículo | Nombre | ALGMC1311 |
| Tipo de estructura | Estructura de pórtico de viga fija | |
| Ancho del pórtico (mm) | 1180 | |
| Mesa de trabajo | Carga de la mesa de trabajo (KG) | 2000 |
| Tamaño de la mesa de trabajo (mm) | 1100*1300 | |
| Ancho de ranura en T | 18mm | |
| Eje X.Y.Z | Recorrido (mm) | 1100*1300*450 |
| X axis guide（beam） | 45CA2R | |
| Guía del eje Y | 45CA2R | |
| Guía del eje Z | 45CA2R | |
| Tornillo del eje Y | 4010 | |
| Tornillo del eje X | 3210 | |
| Tornillo del eje Z | 3205 | |
| Velocidad de movimiento rápido del eje X e Y (sin carga) (mm/min) | 8000-12000 | |
| Velocidad de movimiento rápido del eje Z (mm/min) | 7000-10000 | |
| Huso | Potencia del motor del husillo | 7.5KW |
| Velocidad del motor del husillo (rpm) | 0-8000 | |
| Forma de huso | husillo mecánico | |
| Marca del modelo del husillo | BT40 | |
| Distancia del extremo nasal a la mesa (aproximadamente) (mm) | 120-570 | |
| Componentes eléctricos principales | Convertidor de frecuencia | 11KW |
| Controlador | 21MA | |
| Servomotor | YZ2000W | |
| X1300W | ||
| Módulo de potencia de 24 W | 150W | |
| Bomba de enfriamiento de herramientas | 120W | |
| Bomba de aceite con guía de tornillo | 60W |
