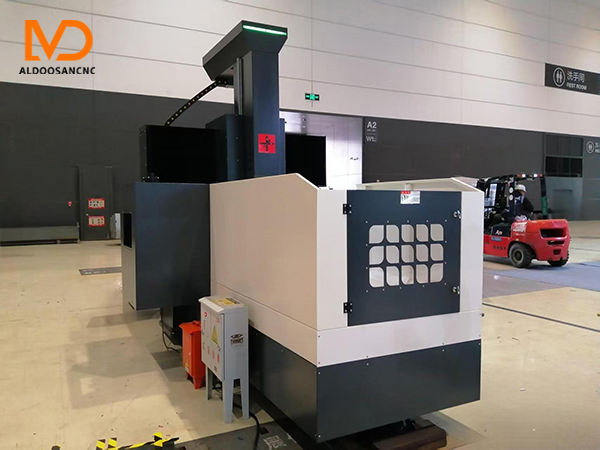

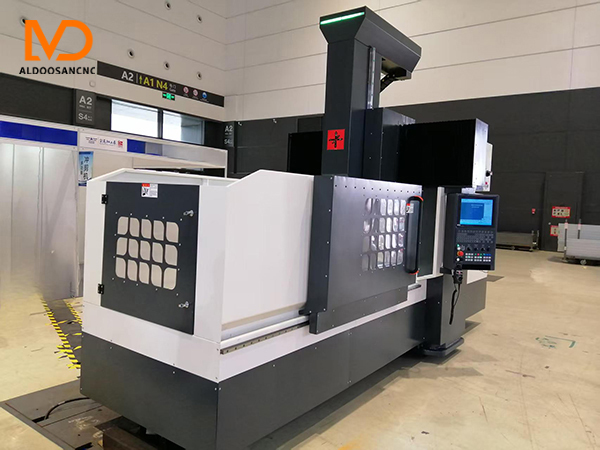

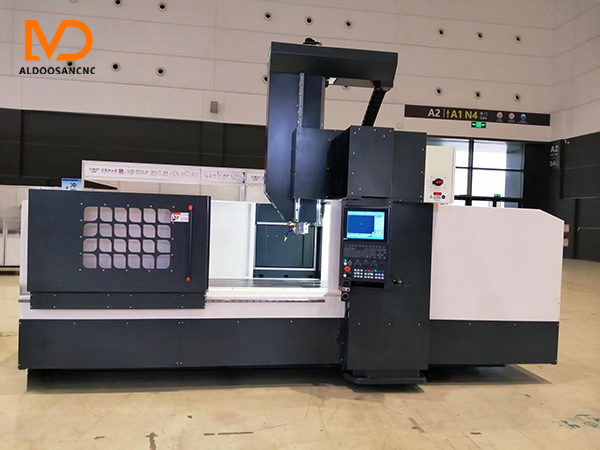

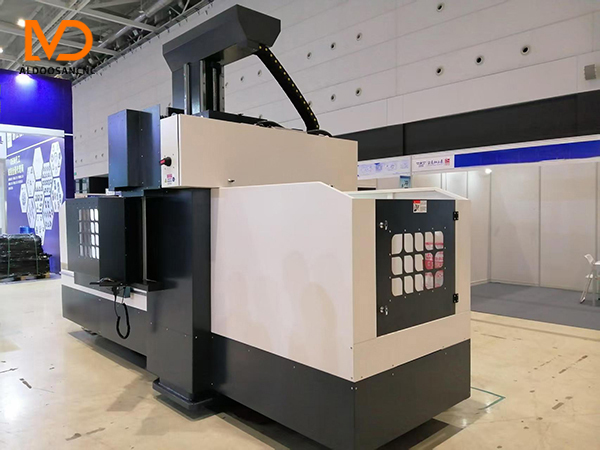

Fresadora de pórtico CNC ALGMC1417
El ALGMC1417 es un centro de mecanizado de pórtico de viga fija con alta rigidez y precisión. Su estructura de fundición de arena de resina garantiza estabilidad y resistencia a las vibraciones. La mesa de trabajo mide 1400×1700 mm, adecuada para piezas medianas y grandes. Los ejes XYZ utilizan guías lineales de rodillos de alta precisión, asegurando mecanizado eficiente y preciso. La máquina se utiliza ampliamente en fabricación de moldes, piezas automotrices, aeroespacial y maquinaria de construcción, siendo adecuada para fresado, taladrado y roscado.
Centro de Mecanizado de Pórtico de Viga Fija ALGMC1417 – Introducción del Producto
El ALGMC1417 es un centro de mecanizado de pórtico de viga fija de alta rigidez y precisión, construido con fundición de arena de resina que garantiza estabilidad y resistencia a las vibraciones. La mesa de trabajo mide 1400×1700 mm con alta capacidad de carga. Los recorridos XYZ son de 1400×1700×600 mm, con guías lineales de rodillos de alta precisión y servomotores de alto par para rápida respuesta y posicionamiento exacto.
La máquina soporta fresado, taladrado, roscado, mandrinado y otras operaciones, permitiendo mecanizado multi-proceso en una sola fijación para aumentar la eficiencia. Dispone de interfaz amigable y sistema de lubricación automática.
Características principales:
-
Estructura rígida para corte pesado
-
Guías lineales de rodillos de precisión + servomotores de alto par
-
Mesa grande para piezas grandes y complejas
-
Capacidad de mecanizado multi-proceso
-
Sistema de lubricación automática e interfaz amigable
Industrias de aplicación típicas:
-
Fabricación de moldes: moldes de inyección grandes, fundición, moldes compuestos
-
Automoción: carcasas de motor, componentes de chasis, cajas de engranajes
-
Aeroespacial: componentes de aleación de aluminio, estructuras de soporte, piezas de precisión
-
Maquinaria de construcción: piezas hidráulicas, estructuras metálicas grandes
Conclusión:
Gracias a su alta rigidez, precisión y capacidad de mecanizado multi-proceso, ALGMC1417 es una solución ideal para el mecanizado de piezas grandes y complejas en las industrias de moldes, automoción, aeroespacial y maquinaria de construcción, mejorando la eficiencia y calidad del producto.
Parámetros del producto:
| Artículo | Unidad | Especificaciones | |
| Tipo de estructura | Tipo pórtico de viga fija | Resin sand cFundición en arena de resinaasting | |
| Ancho del pórtico | mm | 1280 | |
| Mesa de trabajo | Carga de la mesa de trabajo | KG | 2500 |
| Tamaño de la mesa de trabajo | mm | 1400*1700 | |
| Ancho de ranura en T | mm | 18 | |
| Eje X.Y.Z | Viajar | mm | 1400*1700*450 |
| Guía del eje X (viga) | 45CA2R Taiwán MOVE | ||
| Guía del eje Y | 45CA2R Taiwán MOVE | ||
| Guía del eje Z | 45CA2R Taiwán MOVE | ||
| Tornillo del eje Y | 3205 TBI de Taiwán, PMI de Taiwán | ||
| Tornillo del eje X | 3205 TBI de Taiwán, PMI de Taiwán | ||
| Tornillo del eje Z | 3205 TBI de Taiwán, PMI de Taiwán | ||
| Velocidad de movimiento rápido del eje X e Y (sin carga) | mm/min | 8000-12000 | |
| Velocidad de movimiento rápido del eje Z | mm/min | 7000-10000 | |
| Velocidad de procesamiento más rápida | mm/min | 6000 | |
| Precisión de posicionamiento | Mm/mm | 0.02/300 | |
| Huso | Potencia del husillo | 7.5KW | 7.5 |
| Velocidad del motor del husillo | r/min | 0-8000 | |
| Huso | Husillo mecánico BT40 Taiwán J Ian chu N | ||
| Velocidad del husillo | r/min | 100-8000 | |
| Modelo de portaherramientas | BT40 | ||
| Componentes eléctricos principales | Convertidor de frecuencia | KW | 11 |
| Controlador | 21MA Taiwán SYNTEC (opcional) | ||
| Módulo de potencia de 24 W | 150W Taiwán MW | ||
