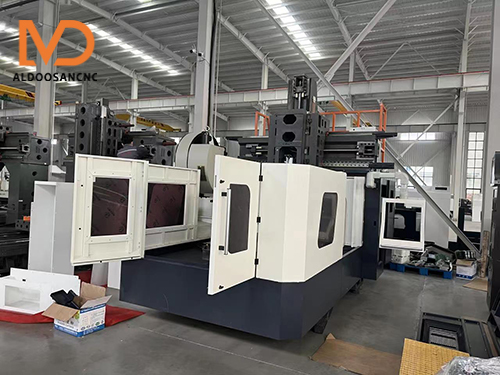

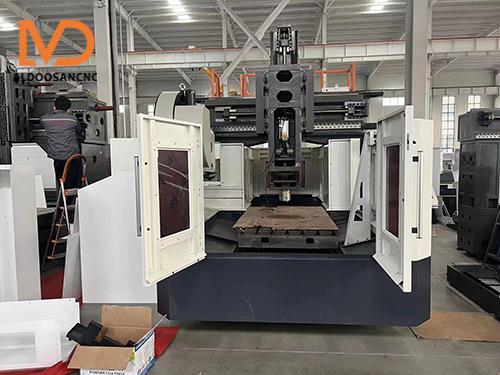

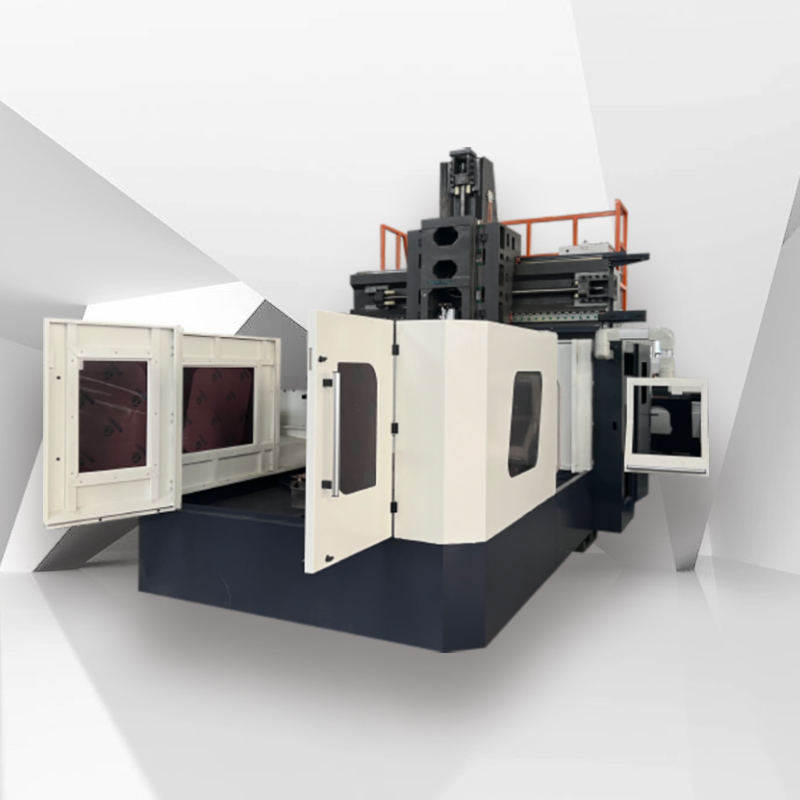

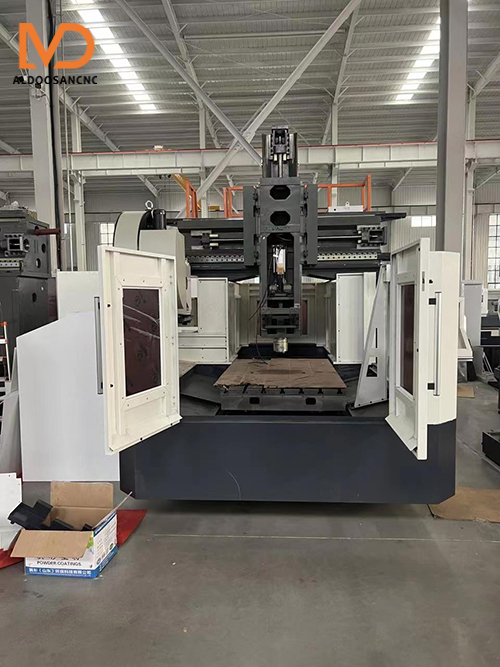

Centro de mecanizado de pórtico de viga fija ALGMC2040: presentación del producto
El ALGMC2040 es un centro de mecanizado de pórtico de viga fija de gran tamaño y alto rendimiento, diseñado con una estructura de fundición de arena de resina rígida que garantiza excelente estabilidad y resistencia a las vibraciones. Dispone de una amplia mesa de trabajo de 2000×4000 mm y recorridos en los ejes XYZ de 2000×4000×1000 mm, lo que lo hace ideal para piezas grandes y pesadas. Con capacidad para fresado, taladrado y roscado, esta máquina se utiliza ampliamente en la fabricación de moldes, piezas automotrices, aeroespacial, maquinaria de construcción y equipos energéticos, siendo una solución eficiente para el mecanizado de componentes grandes y complejos.
Centro de Mecanizado de Pórtico de Viga Fija ALGMC2040 – Introducción del Producto
El ALGMC2040 es un centro de mecanizado de pórtico de viga fija de gran tamaño, alta rigidez y precisión, fabricado con estructura de fundición de arena de resina que garantiza excelente estabilidad y resistencia a las vibraciones. Diseñado para piezas sobredimensionadas y mecanizado de gran esfuerzo, cuenta con una mesa de 2000×4000 mm con gran capacidad de carga. Los recorridos de los ejes XYZ alcanzan 2000×4000×1000 mm, todos equipados con guías lineales de rodillos de alta precisión y servomotores potentes para respuesta rápida y posicionamiento preciso.
La máquina admite fresado, taladrado, mandrinado y roscado, permitiendo mecanizado multiproceso en una sola fijación para mayor eficiencia. Incluye sistema de lubricación automática, protección completamente cerrada e interfaz fácil de usar, garantizando seguridad y operación confiable.
Características principales:
-
Mesa extragrande (2000×4000 mm) para piezas grandes y pesadas
-

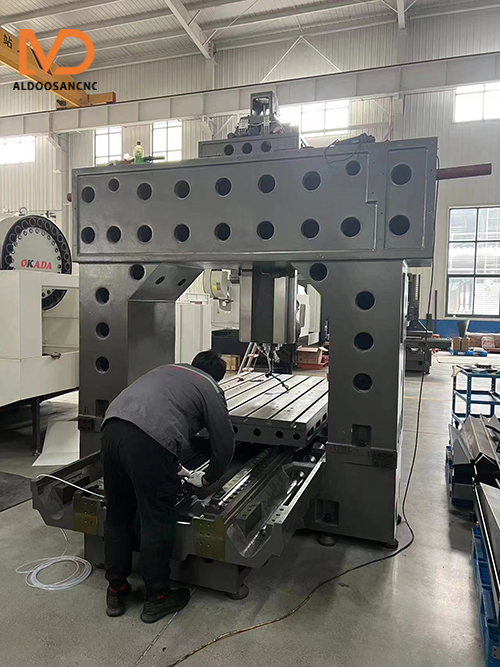

Estructura rígida de fundición de arena de resina con gran resistencia a vibraciones
-
Guías lineales de rodillos de precisión + servomotores potentes
-
Capacidad multiproceso en un solo montaje
-
Sistema de lubricación automática y protección completa
Industrias de aplicación típicas:
-
Fabricación de moldes: moldes de inyección grandes, troqueles de estampado, moldes de fundición
-
Automoción: componentes estructurales de carrocería, carcasas de motor, troqueles grandes
-
Aeroespacial: piezas de aleación de aluminio grandes, estructuras de soporte, componentes de precisión
-
Maquinaria de construcción: piezas hidráulicas, chasis, grandes estructuras metálicas
-
Energía: componentes de turbinas eólicas, carcasas de generadores, piezas nucleares
Conclusión:
Gracias a su gran capacidad de recorrido, rigidez y capacidad de multiproceso, el ALGMC2040 es la solución ideal para mecanizar piezas grandes y complejas en la industria de moldes, automoción, aeroespacial, maquinaria de construcción y equipos de energía, garantizando precisión, eficiencia y productividad superiores.
Parámetros del producto:
| Artículo | Unidad | Especificaciones | |
| Tipo de estructura | Tipo pórtico de viga fija | Fundición en arena de resina | |
| Ancho del pórtico | mm | 1280 | |
| Mesa de trabajo | Carga de la mesa de trabajo | KG | 2500 |
| Tamaño de la mesa de trabajo | mm | 2000*4000 | |
| Ancho de ranura en T | mm | 18 | |
| Eje X.Y.Z | Viajar | mm | 2000*4000*450 |
| Guía del eje X (viga) | 45CA2R Taiwán HIWIN | ||
| Guía del eje Y | 45CA2R Taiwán HIWIN | ||
| Guía del eje Z | 45CA2R Taiwán HIWIN | ||
| Velocidad de movimiento rápido del eje X e Y (sin carga) | mm/min | 8000-12000 | |
| Velocidad de movimiento rápido del eje Z | mm/min | 7000-10000 | |
| Velocidad de procesamiento más rápida | mm/min | 6000 | |
| Precisión de posicionamiento | Mm/mm | 0.02/300 | |
| Precisión de reposicionamiento | mm | 0.02 | |
| Huso | Potencia del husillo | 7.5KW | 7.5 |
| Velocidad del motor del husillo | r/min | 0-8000 | |
| Velocidad del husillo | r/min | 100-8000 | |
| Componentes eléctricos principales | Convertidor de frecuencia | KW | 11 |
| Controlador | 21MA Taiwán SYNTEC (opcional) | ||
