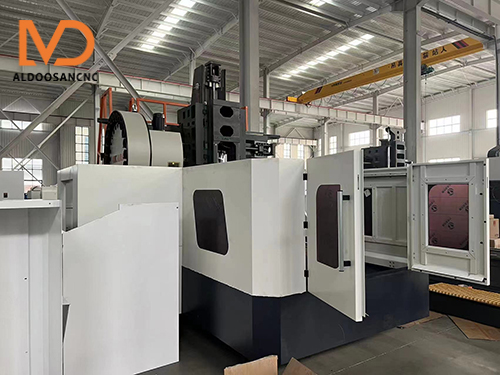

Centro de mecanizado de pórtico de viga fija ALGMC2116: presentación del producto
El ALGMC2116 es un centro de mecanizado de pórtico de viga fija de alto rendimiento, construido con una estructura de fundición de arena de resina rígida que garantiza gran estabilidad y resistencia a las vibraciones. Dispone de una mesa de trabajo de 2100×1600 mm y amplios recorridos en los ejes XYZ, lo que permite realizar múltiples procesos en piezas medianas y grandes. Con capacidad para fresado, taladrado y roscado, la máquina ofrece un funcionamiento flexible y eficiente. Se utiliza ampliamente en la fabricación de moldes, piezas automotrices, maquinaria de construcción, aeroespacial y equipos energéticos, siendo una opción ideal para mejorar la productividad y la precisión.
Centro de Mecanizado de Pórtico de Viga Fija ALGMC2116 – Introducción del Producto
El ALGMC2116 es un centro de mecanizado de pórtico de viga fija de alto rendimiento, fabricado con una estructura de fundición de arena de resina rígida que proporciona gran estabilidad y resistencia a las vibraciones. Está equipado con una mesa de trabajo de 2100×1600 mm y amplios recorridos en los ejes XYZ, lo que lo hace ideal para mecanizado multiproceso de piezas medianas y grandes. Los tres ejes utilizan guías lineales de rodillos de alta precisión y un potente sistema de husillo, garantizando rigidez, eficiencia y precisión.
Características Principales
-
Estructura de alta rigidez: Fundición de arena de resina para una estabilidad a largo plazo.
-
Amplio recorrido: Ejes XYZ de gran alcance, adecuados para piezas medianas y grandes.
-
Capacidad multiproceso: Soporta fresado, taladrado y roscado para mayor productividad.
-
Control de alta precisión: CNC avanzado con guías lineales de rodillos.
-
Gran capacidad de carga: Mesa de gran tamaño para piezas pesadas.
Industrias de Aplicación
-
Fabricación de moldes: Inyección, estampado y moldes de precisión grandes.
-
Componentes automotrices: Estructuras de carrocería, motores y partes de moldes.
-
Aeroespacial: Componentes estructurales de aeronaves y materiales de alta resistencia.
-
Maquinaria de construcción: Piezas grandes y estructuras mecánicas.
-
Equipos energéticos: Energía eólica, nuclear y renovable.
Conclusión
El ALGMC2116 combina rigidez, precisión y versatilidad, siendo una solución ideal para el mecanizado de componentes grandes y complejos, ayudando a las empresas a mejorar productividad y calidad.
Parámetros del producto:
| Artículo | Nombre | ALGMC2116 | Marca |
| Tipo de estructura | Estructura de pórtico de viga fija | Hierro fundido en arena de resina | |
| Ancho del pórtico (mm) | 1680 | ||
| Mesa de trabajo | Carga de la mesa de trabajo (KG) | 4000 | |
| Tamaño de la mesa de trabajo (mm) | 1600*2000 | ||
| Ancho de ranura en T | 18mm | ||
| Eje X.Y.Z | Recorrido (mm) | 1600*2000*700(Optional) | |
| Guía del eje X (viga) | HGH55CA2R | Taiwán HIWIN | |
| Guía del eje Y | HGH55CA2R | Taiwán HIWIN | |
| Guía del eje Z | HGH55CA2R | Taiwán HIWIN | |
| Tornillo del eje Y | 5010 | TBI de Taiwán, PMI de Taiwán | |
| Tornillo del eje X | 5010 | TBI de Taiwán, PMI de Taiwán | |
| Tornillo del eje Z | 4005 | TBI de Taiwán, PMI de Taiwán | |
| Huso | Potencia del motor del husillo | Servomotor de 15 kW | FOTON o CTB |
| Velocidad del motor del husillo (rpm) | 0-6000 | ||
| Forma de huso | husillo mecánico | ||
| Marca del modelo del husillo | BT50 | Taiwan JIANCHUN | |
| Forma de enfriamiento | Refrigeración por agua | ||
| Distancia del extremo nasal a la mesa (aproximadamente) (mm) | 150-1000 | ||
| Componentes eléctricos principales | Convertidor de frecuencia | 15KW | SIFANG |
| Controlador | 21MA | Taiwan SYNTEC | |
| Servomotor | XZ3000W | ||
| Y4400W | Valor absoluto de la serie 7 de Japón YASKAWA | ||
| Volante manual | Original | ||
| Módulo de potencia de 24 W | 150W | Taiwán MW | |
| Relé | Schneider | ||
| Interruptor automático | Schneider | ||
| Relé de 24 V | Omron |
