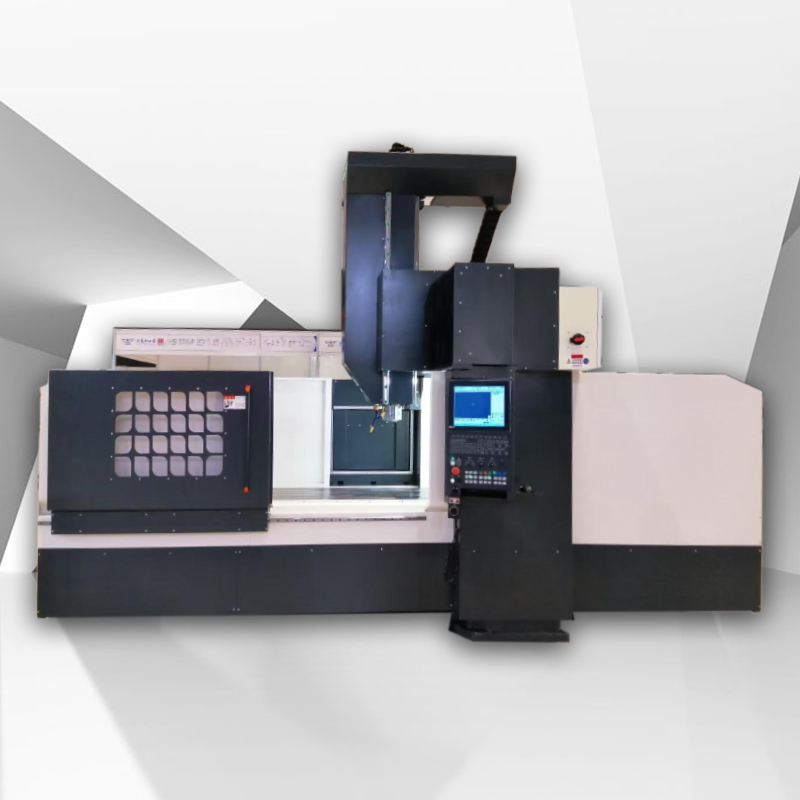

Fresadora de pórtico CNC ALGMC1090
La ALGMC1090 es un centro de mecanizado de pórtico con travesaño fijo de alto rendimiento, que cuenta con una robusta estructura de fundición de hierro (moldeo en arena de resina) que garantiza una excelente estabilidad y resistencia a las vibraciones. Está equipada con una amplia mesa de trabajo de 900×1000 mm con gran capacidad de carga, lo que la hace ideal para el mecanizado de piezas pesadas. Los recorridos de los ejes XYZ son de 900×1000×450 mm, y todos los ejes emplean guías lineales de rodillos de alta precisión para lograr una exactitud de mecanizado superior y una respuesta dinámica rápida. Esta máquina se utiliza ampliamente en la fabricación de moldes, piezas de automoción, maquinaria de construcción y la industria aeroespacial para operaciones de fresado, taladrado, roscado y otros procesos múltiples en componentes grandes y de alta precisión.
La ALGMC1090 es un centro de mecanizado de pórtico con travesaño fijo, de alta precisión y gran rigidez, diseñado específicamente para el mecanizado preciso de componentes complejos de tamaño mediano a grande. Toda la estructura está fabricada en fundición de hierro (moldeo en arena de resina), lo que asegura una excelente estabilidad y resistencia a las vibraciones, manteniendo así la precisión y fiabilidad del mecanizado durante operaciones prolongadas.
La máquina cuenta con una mesa de trabajo de 900×1000 mm y una capacidad de carga máxima de 2000 kg, adecuada para el mecanizado en múltiples caras de piezas grandes y pesadas. El recorrido XYZ es de 900×1000×450 mm e incorpora guías lineales de rodillos para trabajos pesados, mejorando la rigidez del movimiento y la velocidad de respuesta. Gracias a su sistema de husillo de alta velocidad y alto par, junto con un potente control CNC, permite realizar operaciones de taladrado, fresado y roscado en una sola preparación.
Características principales:
1. Estructura de travesaño fijo para mayor rigidez y capacidad de corte pesado;
2. Cuerpo de fundición de hierro (moldeo en arena de resina) para una estabilidad y absorción de vibraciones superiores;
3. Ejes XYZ equipados con guías lineales de rodillos para alta precisión y larga vida útil;
4. Mesa de gran capacidad de carga para piezas pesadas;
5. Sistema CNC de respuesta rápida, compatible con mecanizado simultáneo multieje.
Industrias de aplicación (ejemplos):
- Industria de moldes: Adecuada para moldes complejos de inyección y fundición a presión; Industria automotriz: Mecanizado de carcasas de motor, soportes de suspensión y carcasas de cajas de cambios;
- Maquinaria de construcción: Piezas de chasis y componentes hidráulicos;
- Aeroespacial: Piezas estructurales de aleación de aluminio y componentes de precisión;
- Nuevas energías: Componentes para energía eólica, carcasas de baterías, etc.
La ALGMC1090 es una solución ideal para industrias que requieren alta precisión, rigidez y productividad.
Parámetros del producto:
| Artículo | Nombre | ALGMC1090 |
| Tipo de estructura | Estructura de pórtico de viga fija | |
| Ancho del pórtico (mm) | 980 | |
| Mesa de trabajo | Carga de la mesa de trabajo (KG) | 2000 |
| Tamaño de la mesa de trabajo (mm) | 900*1000 | |
| Ancho de ranura en T | 18mm | |
| Eje X.Y.Z | Recorrido (mm) | 900*1000*450 (opcional) |
| Guía del eje X (viga) | Rodillo RGH45CA2R | |
| Guía del eje Y | Rodillo RGH45CA2R | |
| Guía del eje Z | Rodillo RGH45CA2R | |
| Tornillo del eje Y | 3210 | |
| Tornillo del eje X | 3210 | |
| Tornillo del eje Z | 3205 | |
| Huso | Potencia del motor del husillo | Servomotor de 7,5 kW |
| Velocidad del motor del husillo (rpm) | 0-8000 | |
| Forma de huso | husillo mecánico | |
| Marca del modelo del husillo | BT40(120) | |
| Distancia del extremo nasal a la mesa (aproximadamente) (mm) | 120-570 | |
| Componentes eléctricos principales | Convertidor de frecuencia | 7.5KW |
| Controlador | 6MD | |
| Servo motor | Y2000W | |
| X.Z1300W | ||
| Volante manual | ||
| Módulo de potencia de 24 W | 150W | |
| Relé | ||
| Rompedor | ||
| Relé de 24 V |
