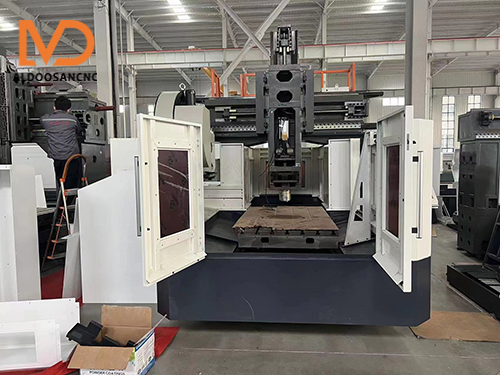

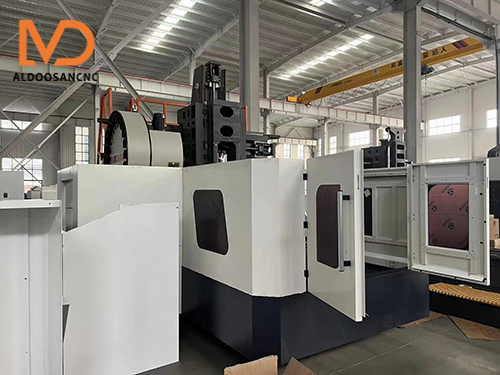

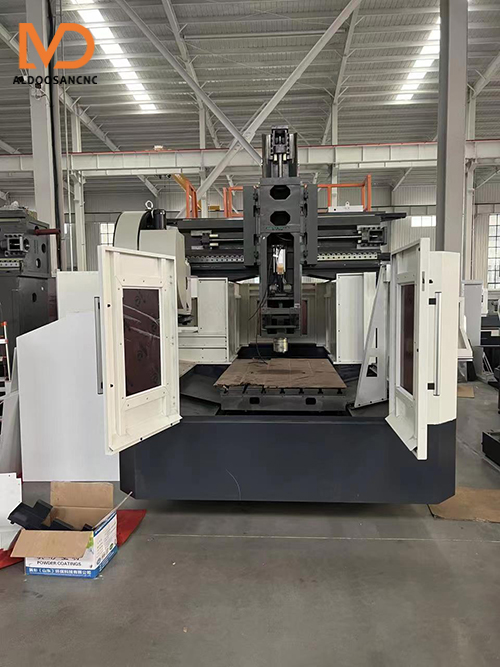

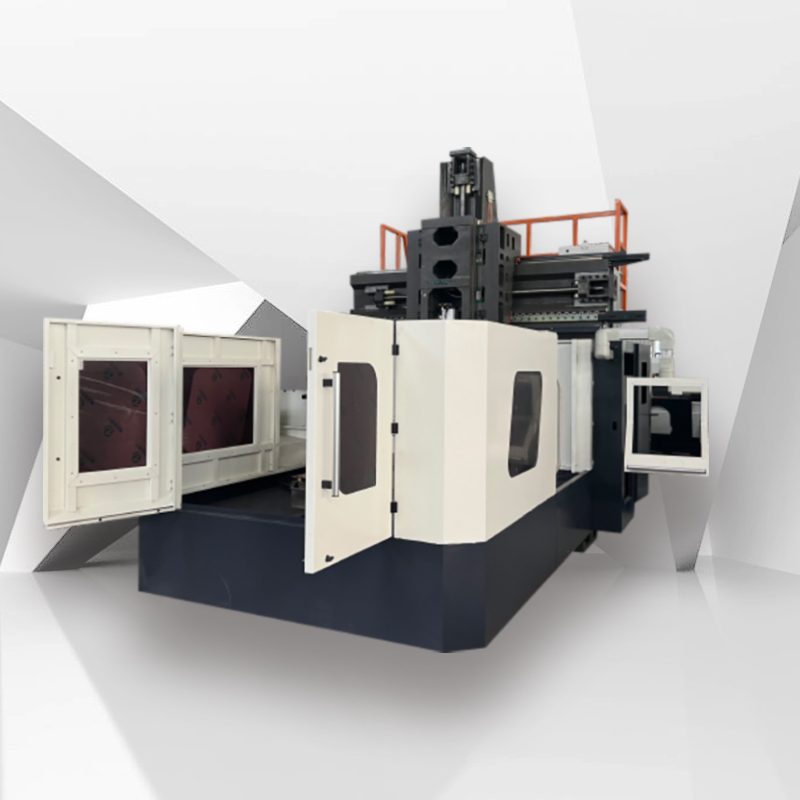

Обрабатывающий центр с фиксированной балкой и портальным приводом ALGMC2116 – Введение в продукт
ALGMC2116 — это высокопроизводительный обрабатывающий центр с фиксированной балкой, изготовленный из жёсткой литой конструкции на основе песчаной смолы, что обеспечивает отличную стабильность и виброустойчивость. Рабочий стол размером 2100×1600 мм и большие ходы по осям XYZ позволяют выполнять многооперационную обработку средних и крупных заготовок. Станок поддерживает фрезерование, сверление и нарезание резьбы, отличается гибкостью и высокой эффективностью. Широко используется в производстве пресс-форм, автомобильных деталей, строительной техники, авиационно-космической отрасли и энергетического оборудования, являясь оптимальным решением для повышения производительности и точности обработки.
ALGMC2116 – Обрабатывающий центр с фиксированной балкой. Подробное описание
ALGMC2116 — это высокопроизводительный обрабатывающий центр с фиксированной балкой, выполненный из жёсткой литой конструкции на основе песчаной смолы, что обеспечивает отличную стабильность и устойчивость к вибрациям. Оборудован рабочим столом размером 2100×1600 мм и большими ходами по осям XYZ, подходит для многооперационной обработки средних и крупных заготовок. Все три оси оснащены высокоточными роликовыми направляющими и мощной шпиндельной системой, обеспечивая высокую жёсткость, эффективность и точность.
Основные особенности
-
Жёсткая конструкция: Литьё из песчаной смолы для долговременной стабильности.
-
Большой рабочий ход: Увеличенные перемещения по осям XYZ.
-
Многофункциональность: Поддержка фрезерования, сверления и нарезания резьбы.
-
Высокая точность: Современная ЧПУ система и роликовые направляющие.
-
Большая грузоподъёмность: Рабочий стол выдерживает тяжёлые заготовки.
Отрасли применения
-
Производство пресс-форм: Инжекционные, штамповые и крупные прецизионные формы.
-
Автокомпоненты: Детали кузова, двигателя и пресс-форм.
-
Авиакосмическая отрасль: Конструкционные элементы самолётов и материалы высокой прочности.
-
Строительная техника: Крупные детали и узлы машин.
-
Энергетическое оборудование: Ветряные, ядерные и возобновляемые источники энергии.
Заключение
ALGMC2116 объединяет жёсткость, точность и универсальность, являясь идеальным решением для обработки сложных крупных деталей и повышения производительности и качества продукции.
Параметры продукта:
| Элемент | Имя | ALGMC2116 | Бренд |
| Тип конструкции | Конструкция портала с фиксированной балкой | Чугун в песчано-смоляной форме | |
| Ширина портала (мм) | 1680 | ||
| Рабочий стол | Нагрузка на рабочий стол (кг) | 4000 | |
| Размер рабочего стола (мм) | 1600*2000 | ||
| Ширина Т-образного паза | 18 мм | ||
| Ось X.Y.Z | Ход (мм) | 1600*2000*700 (опционально) | |
| Направляющая оси X (балка) | HGH55CA2R | Тайвань HIWIN | |
| Направляющая оси Y | HGH55CA2R | Тайвань HIWIN | |
| Направляющая оси Z | HGH55CA2R | Тайвань HIWIN | |
| Винт оси Y | 5010 | Тайвань TBI, Тайвань PMI | |
| Винт оси X | 5010 | Тайвань TBI, Тайвань PMI | |
| Винт оси Z | 4005 | Тайвань TBI, Тайвань PMI | |
| Шпиндель | Мощность двигателя шпинделя | 15KW Servo | FOTON или CTB |
| Скорость двигателя шпинделя (об/мин) | 0-6000 | ||
| Веретенообразная форма | Механический шпиндель | ||
| Марка модели шпинделя | BT50 | Taiwan JIANCHUN | |
| Охлаждающая форма | Водяное охлаждение | ||
| Расстояние от носового конца до стола (примерно) (мм) | 150-1000 | ||
| Основные электрические компоненты | Преобразователь частоты | 15 кВт | SIFANG |
| Контроллер | 21MA | Тайвань SYNTEC | |
| Серводвигатель | XZ3000W | ||
| Y4400W | Абсолютное значение серии 7 от Japan YASKAWA | ||
| Маховик | Оригинал | ||
| Модуль питания 24 Вт | 150 Вт | Тайвань МВ | |
| Реле | Шнайдер | ||
| Брейкер | Шнайдер | ||
| реле 24 В | Омрон |
